Как выбрать автомобильную Си-Би антенну для рации
Си-Би связь на 27 МГц до сих пор остается незаменимым инструментом на трассе и бездорожье. Но главный вопрос, который встает перед каждым, кто ставит рацию в машину: как выбрать антенну, чтобы она действительно "била" далеко? В этой статье разберем типы антенн, креплений, ответим на главные вопросы о дальности и поможем подобрать модель для популярных раций Optim, Megajet, Midland, President и другие.
Какие типы Си-Би антенн существуют
Все автомобильные антенны делятся на два типа по электрической длине:
1. Полноразмерные (четвертьволновые) — длина 2,75 м
Это эталонная длина для частоты 27 МГц (1/4 длины волны). Теоретически такие антенны дают максимальную эффективность, но на практике их почти никто не ставит — слишком громоздко.
2. Укороченные — длина от 0,5 до 1,9 м
Компромиссный вариант. Чтобы "обмануть" физику, в таких антеннах используют удлиняющие катушки (обычно в основании или по центру). Чем короче антенна, тем сложнее и "потешнее" ее согласование, что неизбежно сказывается на эффективности.
Типы крепления антенн
По способу установки антенны делятся на три основных типа:
1. Врезные антенны
Устанавливаются через отверстие в крыше. Для монтажа нужно сверлить кузов, снимать обшивку и чистить от краски поверхность. Главный аргумент в их пользу: не слетят на скорости и не потеряются в лесу. Однако, при одинаковой конструкции и правильной настройке врезная антенна не имеет преимуществ в дальности перед качественной магнитной.

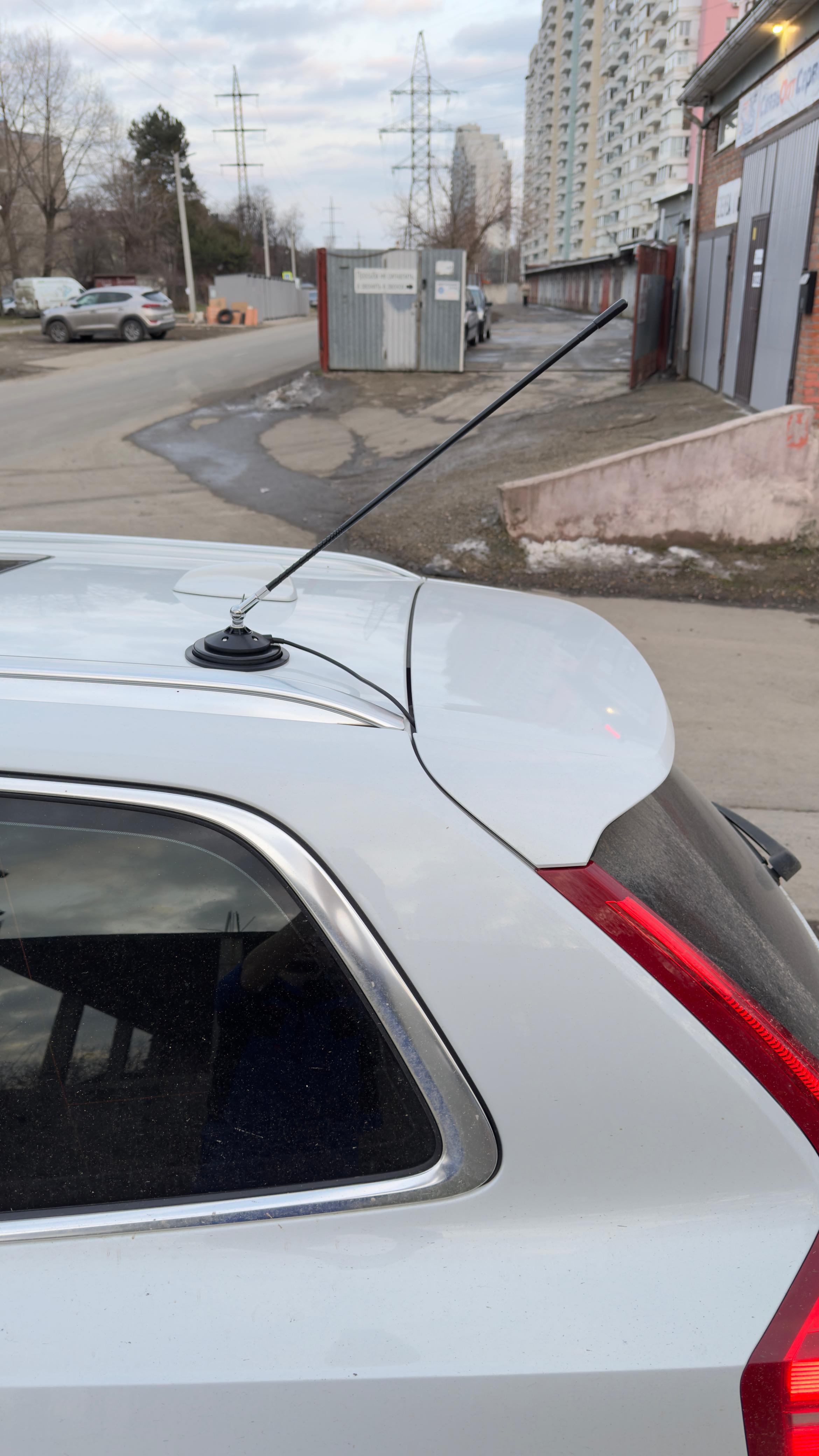

2. Антенны на магнитном основании
Самый популярный тип для легковых авто. Ставится за секунду в центр крыши, снимается когда не нужна. Однако важна конструкция: у качественных магнитных антенн между магнитом и защитной прокладкой проложена алюминиевая фольга, которая не дает высокочастотному току проходить через магнит (магнит — плохой проводник, на нем возникают тепловые потери).

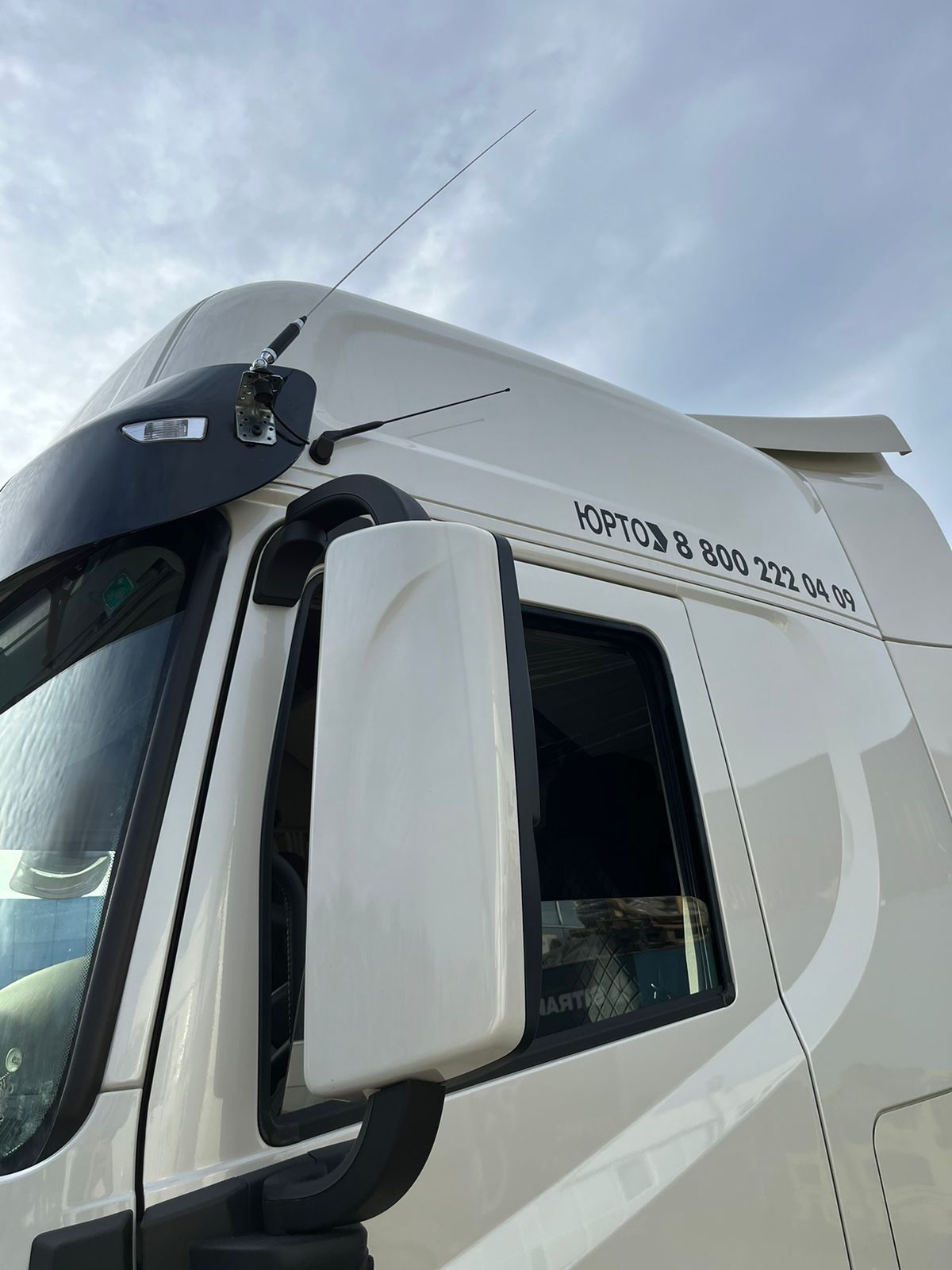

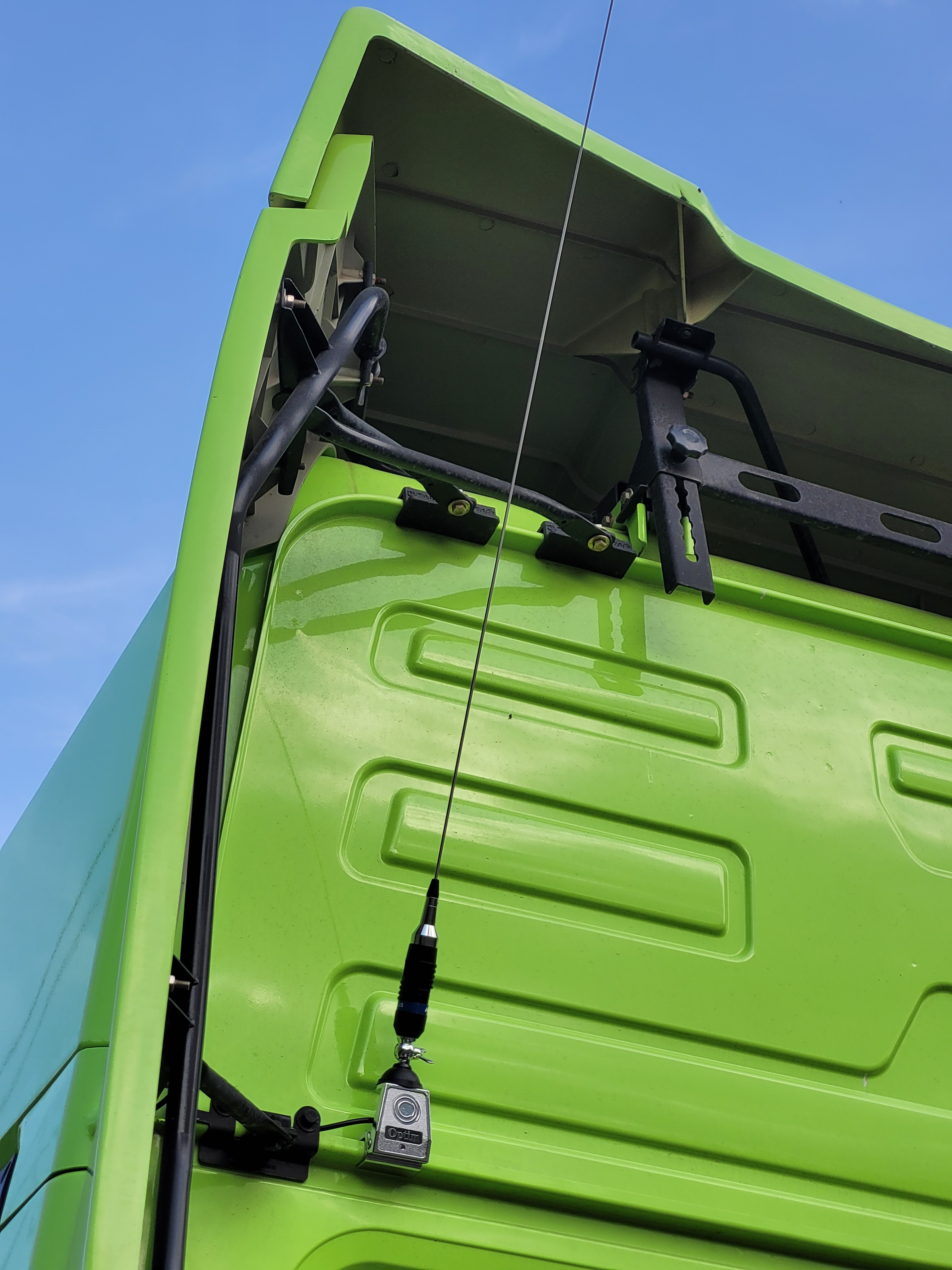

3. Кронштейн
Антенна крепится на кронштейн за отбортовку водостока, на бампер или рейлинг. Важно: кронштейн должен иметь надежный контакт с массой кузова. Установка на рейлинг, который не имеет контакта с массой или имеет пластиковую проставку — распространенная ошибка, из-за которой антенна практически не работает.
Какая антенна дальше "бьет" и почему нет короткой с большой дальностью
Короткий ответ: чем длиннее антенна, тем дальше связь. Но почему?
Физика процесса: для частоты 27 МГц длина волны — около 11 метров. Идеальный излучатель — четвертьволновой штырь (2,75 м). Укороченные антенны компенсируют недостаток длины катушкой индуктивности, но катушка снижает КПД — часть энергии уходит в тепло, а не в эфир.
Зачем тогда длинные штыревые антенны?
Чем длиннее штырь, тем больше его "раскрытая" часть (полотно), работающая на излучение, и тем меньше потерь в катушке. Например, антенна длиной 1,5 м будет работать эффективнее, чем 0,6 м. Антенна на 1,5 м (модель ML-145) в тестах на М-4 Дон показывала дальность до 8 км.
Почему нет короткой антенны с большой дальностью?
Потому что с укорочением антенны неизбежно падает ее эффективная поверхность излучения. Можно улучшить согласование (минимизировать КСВ), но это не увеличит дальность — КПД антенны определяется именно длиной, а не только настройкой.
Компромисс:
- Антенны до 1 м — связь на 1-4 км, годятся для легких задач.
- Антенны 1,2–1,5 м — оптимальный баланс дальности (4-5 км) и удобства.
- Антенны 1,6–2 м — для тех, кому критична дальность, но они уже доставляют неудобства на низких мостах и в гаражах (до 8-10 км).
Какие антенны подходят к си-би рациям Optim, Megajet, Midland, President
Все антенна CB диапазона с разъемом PL-259 (или SO-239) подойдет к любой из этих станций.
Разница — в конструкции и длине.
Популярные модели антенн:
- Optim ML-145 или ML-145 Strong — классическая антенна на магните длиной 150 см. Дальность до 5-6 км.
- Optim CB Star — врезная антенна, длина около 2 м, максимальная эффективность (основание отдельно приобретается).
- Optim Big Optim — мощная антенна на магните длиной 160 см.
- Lemm 1200 и Midland Alan 9 Plus — популярные врезные антенны.
- Optim Union Saturn — антенна с максимальным коэффициентом усиления.
Какую антенну выбрать: итоговый совет
1. Для трассы (дальнобой, охота в степи) — берите антенну длиной 1,5 м на магните или врезку. ML-145 — проверенный временем вариант.
2. Для города и редких выездов — достаточно антенны до 1 м. Она удобнее, но дальность будет 1-4 км.
3. Не верьте в миф о превосходстве врезки — при одинаковой длине и качественном магните разницы в КПД нет.
4. Главное — настройка! Даже самая длинная антенна без настройки по КСВ (измеритель коэффициента стоячей волны) будет работать хуже короткой, но правильно настроенной.
