Организация радиосвязи для автопарка и диспетчерской службы: полный расчет и рекомендации
Эффективная радиосвязь — это основа координации работы транспорта и персонала. Для крупных автопарков с несколькими диспетчерскими пунктами вопрос выбора и расчета оборудования становится ключевым. В этой статье мы разберем реальный проект организации связи для 6-ти баз, 20 автомобилей и 30 сотрудников с портативными рациями, проведем полный расчет стоимости и расскажем о факторах, влияющих на дальность.
Какой диапазон выбрать: VHF или UHF?
Проект предполагает использование двухдиапазонных раций (VHF 136–174 МГц и UHF 400–470 МГц). Это правильное решение, поскольку каждый диапазон имеет свои сильные стороны :
- VHF — лучше работает на открытой местности, в лесу и на холмистой поверхности. Волны этого диапазона имеют большую проникающую способность и меньше ослабляются при прохождении через препятствия.
- UHF — оптимален для условий плотной городской застройки, не пересекается с диапазонами силовых структур и лучше работает в зданиях.
Для вашей задачи (связь между базами, автомобилями и сотрудниками) двухдиапазонное оборудование дает гибкость: вы сможете выбрать оптимальную частоту под конкретные условия работы.
Факторы, влияющие на дальность связи
Заявленные показатели дальности достигаются при соблюдении ряда условий. Важно понимать, что цифры в характеристиках — это теоретические значения в условиях прямой видимости.
Ключевые факторы:
1. Высота установки антенны — критически важный параметр. Чем выше антенна, тем дальше горизонт радиовидимости. Для базовых станций это главный способ увеличить дальность.
2. Рельеф местности — холмы, лес, городская застройка существенно ослабляют сигнал.
3. Качество настройки антенны — неправильный КСВ (коэффициент стоячей волны) может не только снизить дальность, но и вывести рацию из строя.
4. Мощность передатчика — прямая зависимость, однако мощность ограничена законодательством.
Рекомендации по установке оборудования

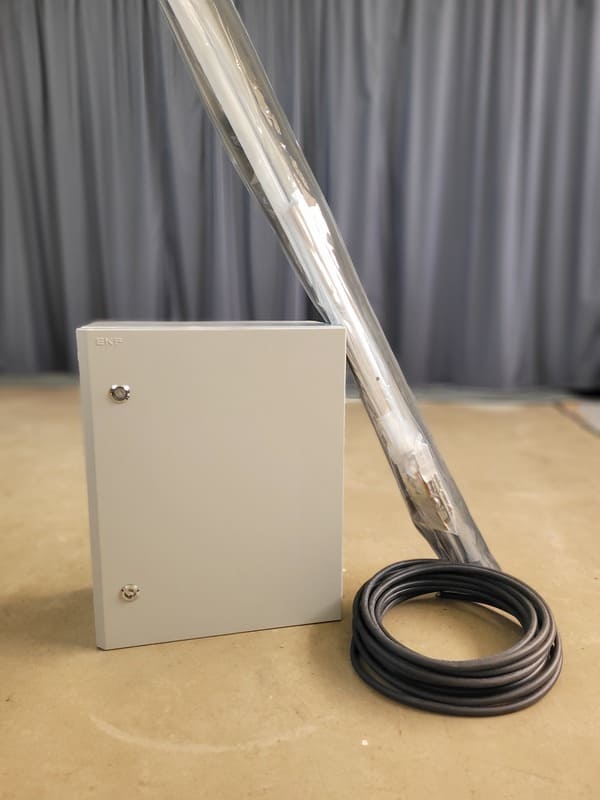

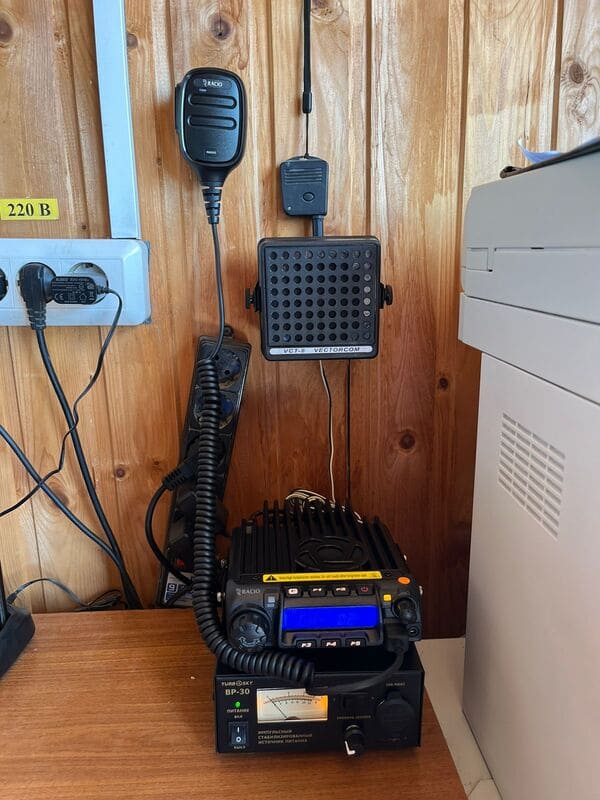

Базовое радиооборудование
Базовые станции — это «сердце» системы. Их правильная установка определяет общую дальность покрытия.

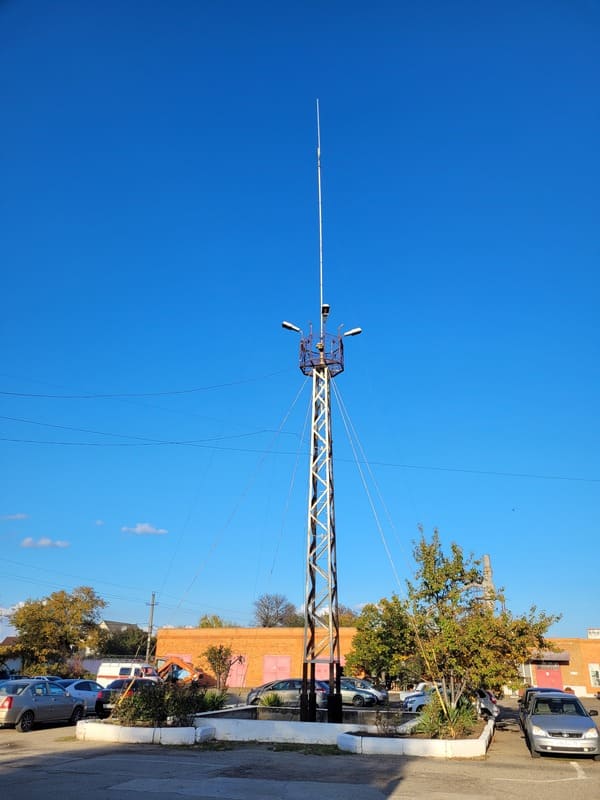

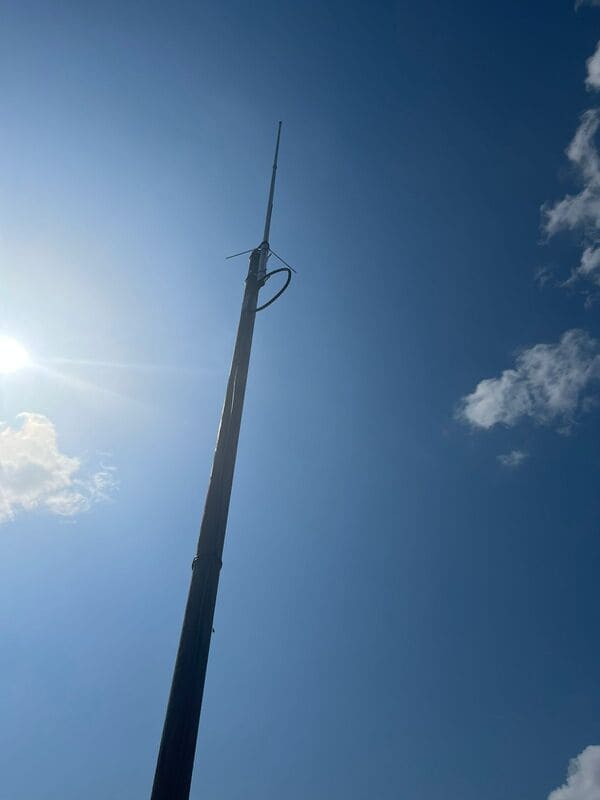

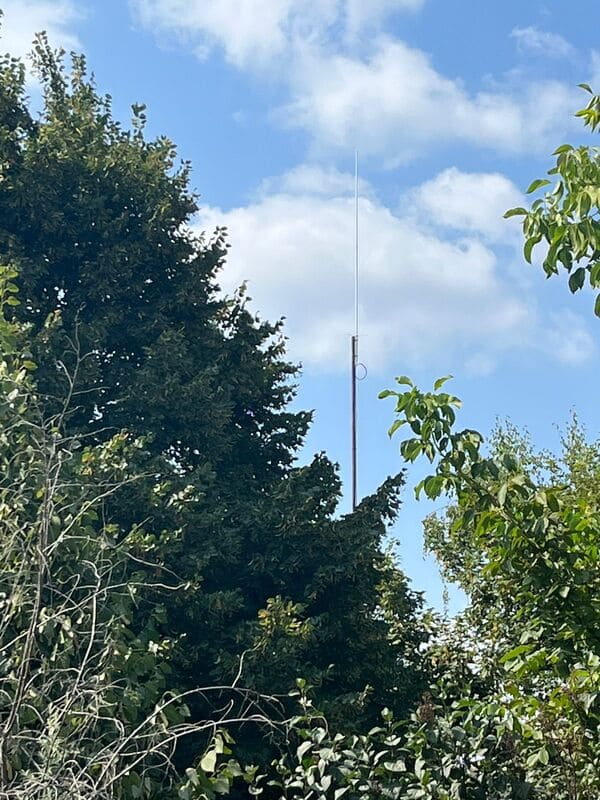

- Высота антенны: устанавливайте антенну максимально высоко — на крыше здания, мачте или вышке. Для уверенной связи на 30–50 км высота подъема антенны должна составлять не менее 20–30 метров (примерно 9-этажное здание).
- Мачта: используйте мачты диаметром 30–62 мм для надежного крепления.
- Кабель: для снижения потерь сигнала на базах используется кабель длиной до 20 метров с низким затуханием (RF-400).
- Грозозащита: обязательна для оборудования, установленного на открытых мачтах.

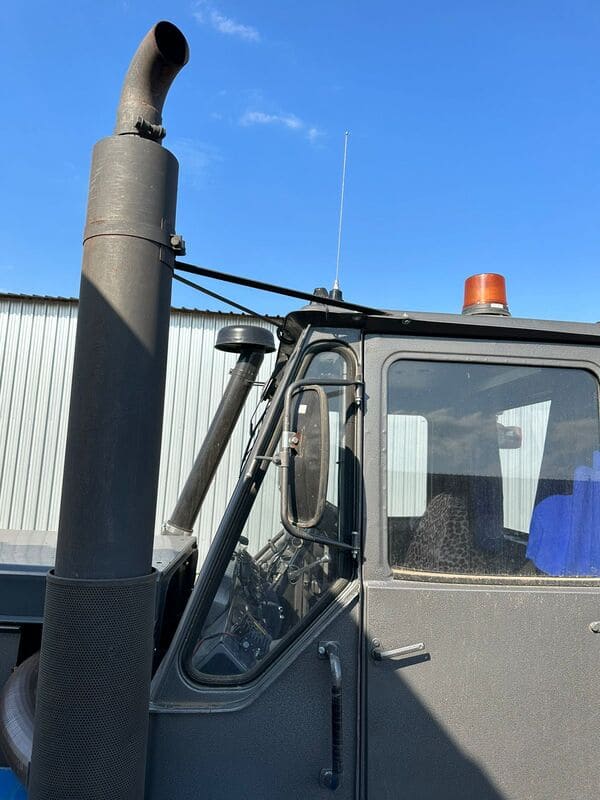

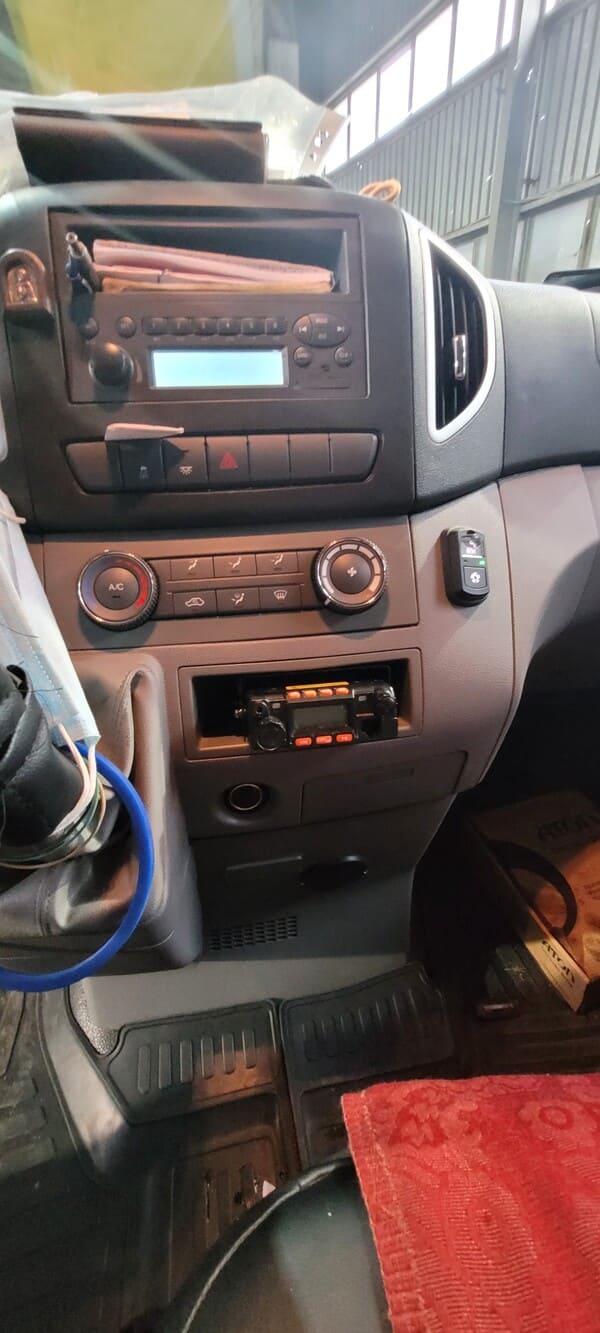

Автомобильное оборудование
Для автомобилей оптимальным решением являются антенны на магнитном основании.
- Установка: размещайте антенну в центре крыши автомобиля — это обеспечивает наилучшие рабочие характеристики.
- Контакт: магнитное основание должно иметь надежный электрический контакт с металлической поверхностью кузова — это обязательное условие для работы антенны.
- Кабель: длина кабеля обычно составляет 4–5 метров, что достаточно для прокладки в салон.

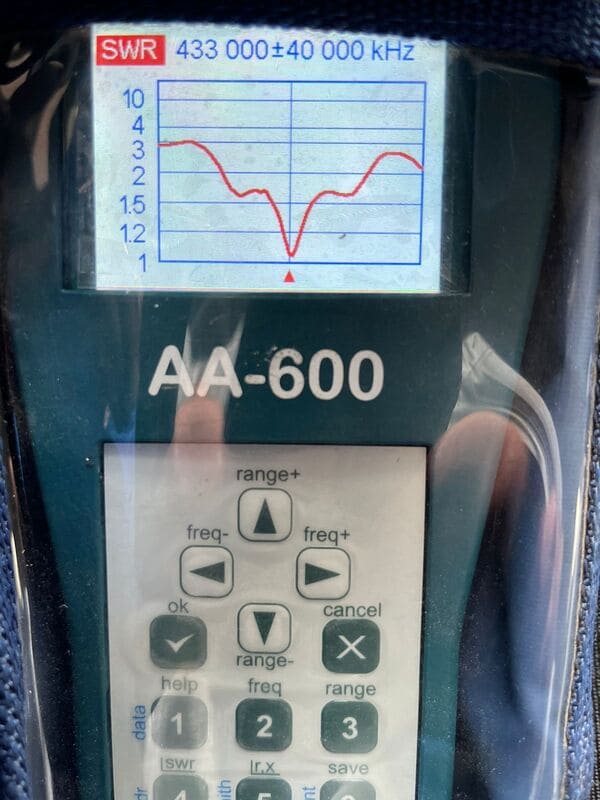

- Настройка: антенну необходимо настраивать в резонанс с рабочей частотой с помощью КСВ-метра. Допустимый КСВ — не более 2, норма — не хуже 1.5.

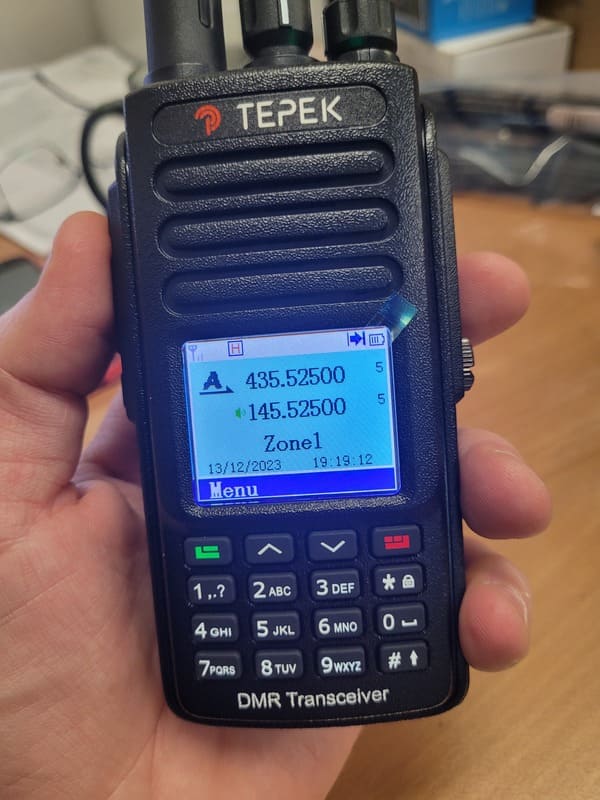

Портативные радиостанции
Для портативных раций важно:
- Использовать полноразмерные антенны (не укороченные) для максимальной эффективности.
- Следить за уровнем заряда аккумулятора — при разряде мощность падает.
Важность правильного использования оборудования
Некорректная настройка или установка оборудования может свести на нет все затраты. Вот основные риски:
| Проблема | Последствия |
| Неправильный КСВ | Выход радиостанции из строя из-за отраженной мощности |
| Работа без антенны | Перегрев и повреждение выходного каскада |
| Плохое заземление антенны | Резкое снижение дальности, помехи |
| Окисление контактов | Потеря сигнала, нестабильная работа |
| Некорректный выбор частоты | Помехи от других служб, невозможность связи |
Регулярное обслуживание — очистка контактов, проверка кабеля и КСВ — продлевает срок службы оборудования и гарантирует стабильную связь.
Полный расчет стоимости радиооборудования
Базовое оборудование (6 баз)
| № | Наименование | Кол-во | Цена за ед., руб | Сумма, руб |
| 1 | Блок питания | 6 | 13 050 | 78 300 руб |
| 2 | Радиостанция базовая | 6 | 29 850 | 179 100 руб |
| 3 | Кабель (по 20 м на базу) | 120 м | 324 | 38 880 руб |
| 4 | Базовая антенна | 6 | 15 500 | 93 000 руб |
| 5 | Комплект разъемов | 6 | 1 200 | 7 200 руб |
| Итого за базы | 396 480 руб |
Мобильное и портативное оборудование
| № | Наименование | Кол-во | Цена за ед., руб | Сумма, руб |
| 6 | Портативные радиостанции | 30 | 13 310 | 399 300 |
| 7 | Автомобильные радиостанции | 20 | 29 850 | 597 000 |
| 8 | Антенны автомобильные | 20 | 2 300 | 46 000 |
| Итого автомобильное/портативное | 1 042 300 |
Общая стоимость проекта
| Категория | Сумма |
| Базовое оборудование | 396 480 руб |
| Автомобильное и портативное оборудование | 1 042 300 |
| ВСЕГО | 1 438 780* |
В стоимость включено: подготовка индивидуального программного обеспечения и программирование оборудования под необходимые частоты.
Расчетная дальность связи по типам устройств
Ниже приведены ориентировочные значения дальности при условии прямой видимости и правильно настроенных антенн.
| Тип связи | Дальность (по прямой) |
| Автомобиль — Автомобиль | до 20–30 км |
| Портативная — Портативная | до 10–12 км |
| База — База | до 60–65 км |
| База — Автомобиль | до 35–40 км |
| Автомобиль — Портативная | до 14–15 км |
| База — Портативная | до 15–18 км |
Дальность «База-База» сильно зависит от высоты установки антенн и рельефа. При высоте 30 м и равнинной местности реальная дальность составляет 20–22 км, при 100 м — до 45–50 км.
Заключение
Организация профессиональной радиосвязи для автопарка из 20 машин и 30 сотрудников — задача, требующая комплексного подхода. Двухдиапазонные рации VHF/UHF обеспечивают гибкость работы в любых условиях, а правильно подобранное и настроенное оборудование гарантирует стабильную связь на дистанциях до 30 км между автомобилями и до 60 км между базами.
Ключевые условия успеха:
1. Высота установки базовых антенн (чем выше, тем лучше).
2. Центральное размещение антенн на крыше автомобилей.
3. Контроль КСВ и состояния кабелей.
4. Своевременное обслуживание оборудования.
Смета в 1 438 780* рублей включает полный комплект оборудования, программирование под ваши частоты и готовность к работе сразу после монтажа. Это инвестиция в надежность и эффективность вашего автопарка.
