Optim Pilgrim настройка: пошаговая инструкция для начинающих
Настройка рации Optim Pilgrim

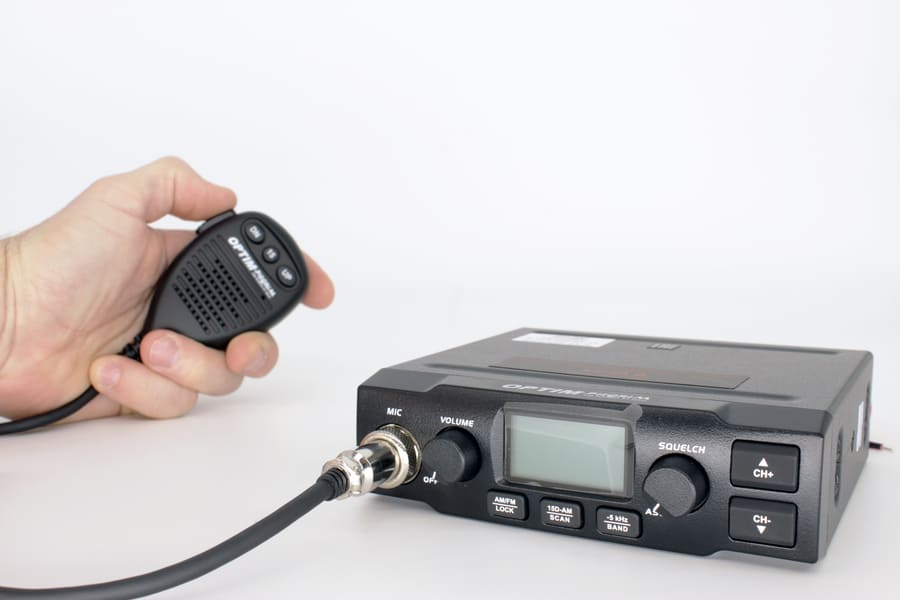

Радиостанция Optim Pilgrim — одна из самых популярных моделей для водителей дальнобойщиков и путешественников. Она надежна, удобна в управлении и обладает широким функционалом.
Однако даже лучшая рация не раскроет свой потенциал без правильной настройки. В этой статье мы пошагово разберем, как установить и настроить Optim Pilgrim, чтобы ваши переговоры были всегда четкими и дальность связи максимальной.
Часть 1. Установка и подключение

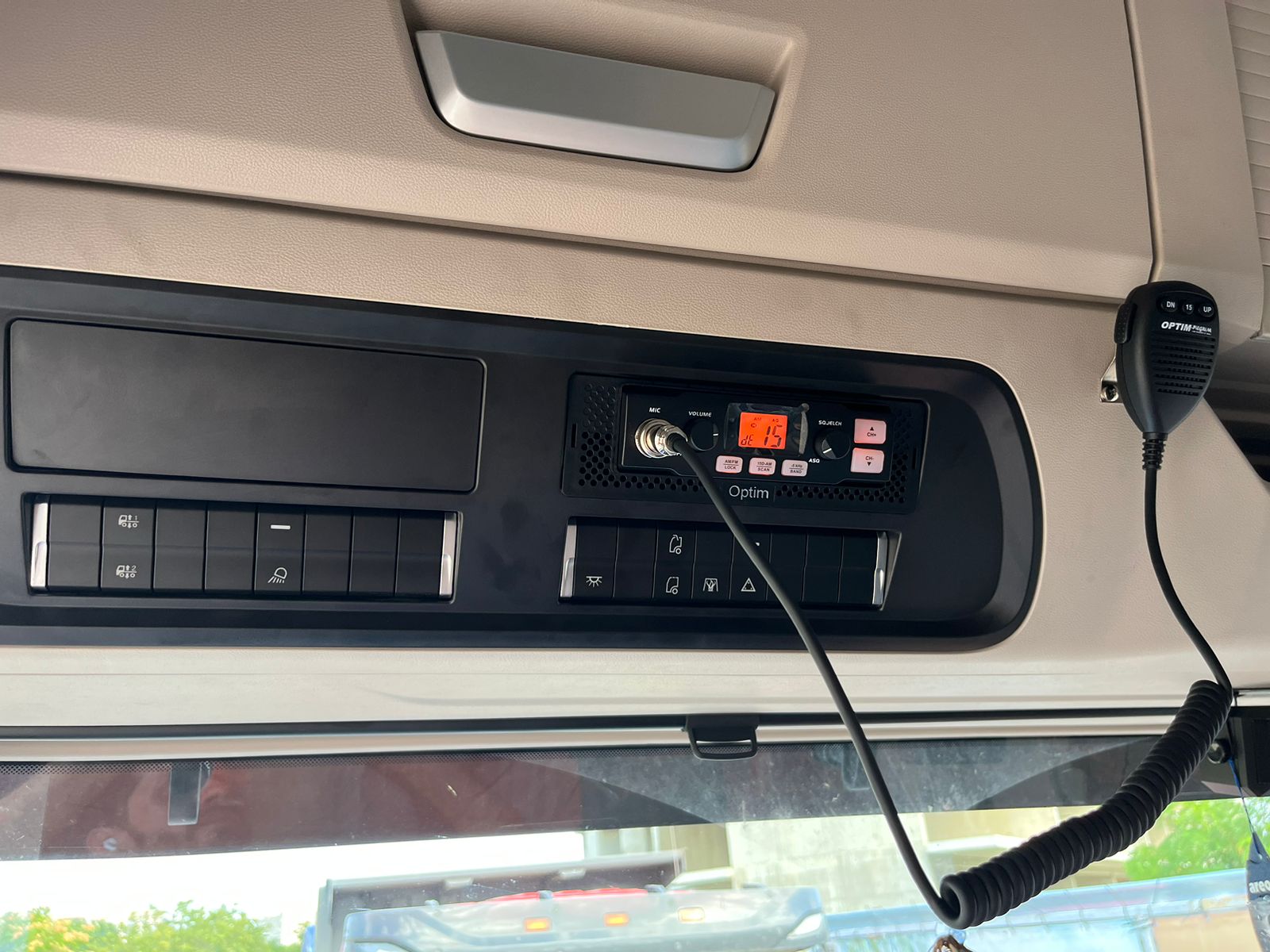

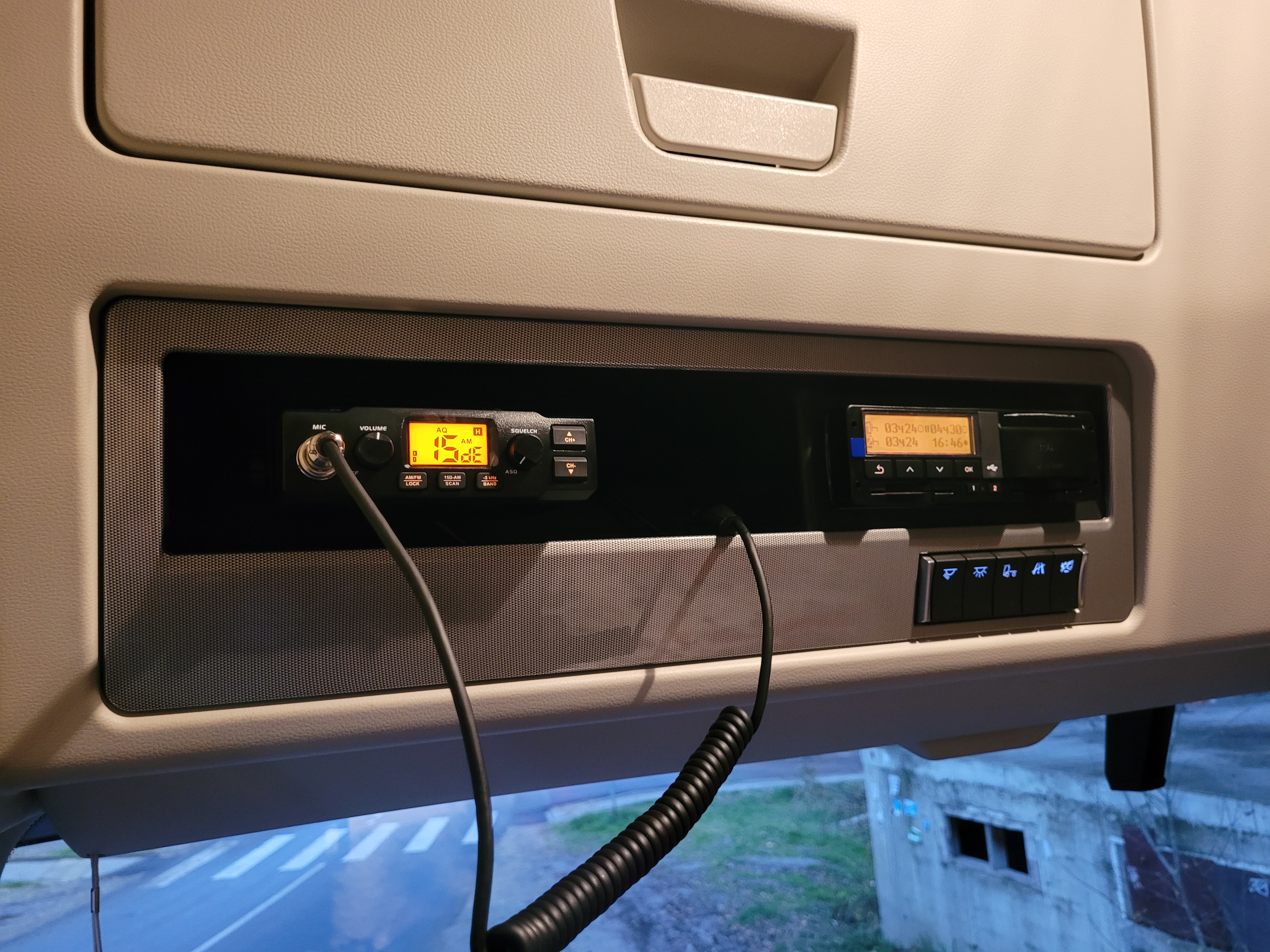

Перед настройкой необходимо правильно установить и подключить радиостанцию. Это критически важный этап.
1.1 Выбор места для установки
Выберите место, где вам будет удобно пользоваться всеми органами управления. При этом соблюдайте важные правила:
- Не устанавливайте рацию в закрытых нишах или рядом с отопителями — это может привести к перегреву.
- Избегайте попадания прямых солнечных лучей на корпус.
- Не допускайте попадания воды или других жидкостей на рацию и тангенту.
1.2 Крепление радиостанции
1. Приложите монтажный кронштейн к выбранному месту и закрепите его саморезами или другим способом.
2. Закрепите рацию в кронштейне штатными винтами из комплекта. Важно: Использование нештатных болтов избыточной длины может повредить станцию и лишить вас гарантии.
1.3 Подключение питания
Кабель питания Optim Pilgrim можно подключить двумя способами:
- Через прикуриватель — самый простой вариант.
- Напрямую к аккумулятору: красный провод («+») к плюсовой клемме, черный провод («-») к кузову автомобиля.
Рация работает от 12 В и 24 В. Но на старых грузовиках возможны скачки напряжения выше 35 В — в таком случае рекомендуется использовать преобразователь 24>12 В с током не менее 5 А.
1.4 Подключение антенны и тангенты
Антенна — ключевой элемент системы связи. Правила установки:
- Антенна должна быть предназначена для диапазона 27 МГц (CB).
- Разместите ее как можно выше на кузове.
- Для врезных антенн обязателен надежный контакт «металл–металл» с кузовом (без краски).
- Ни в коем случае не работайте на передачу с отключенной или ненастроенной антенной — это может вывести рацию из строя!
Подключите антенный кабель к разъему ANT на задней панели, а тангенту — в гнездо на передней панели.
Часть 2. Базовые настройки
Когда монтаж завершен, переходим к настройке.
2.1 Включение и регулировка громкости
Поверните регулятор VOLUME по часовой стрелке, чтобы включить рацию. Продолжайте вращать его, устанавливая комфортный уровень громкости.
2.2 Настройка шумоподавителя (SQ и ASQ)
Шумоподавитель убирает эфирный шум, когда нет сигнала. В Optim Pilgrim есть два режима: ручной (SQ) и автоматический (ASQ).
Пороговый ручной (SQ):
1. Плавно вращайте регулятор SQUELCH, пока не появится шум.
2. Продолжайте вращать, пока шум не исчезнет. Это и есть правильная настройка порога. Сигнал слабее этого уровня не будет пробиваться.
Автоматический спектральный (ASQ):
1. Поверните регулятор SQUELCH против часовой стрелки до упора.
2. На дисплее появится значок **AQ** — автоматический режим включен.
3. Для настройки чувствительности нажмите и удерживайте 2 секунды кнопку 15D на тангенте — значок AQ начнет мигать. Кнопками UP/DN выберите значение от 01 (максимальная чувствительность) до 09 (минимальная).
2.3 Выбор рабочего канала, сетки и стандарта частот
Для выбора канала используйте кнопки CH+ и CH- на лицевой панели или UP/DN на тангенте.
Переключение частотных сеток:
1. Нажмите и удерживайте 2 секунды кнопку -5 kHz / BAND.
2. На дисплее отобразятся символы сетки (от A до E) и стандарта частот.
3. Кнопками CH+ и CH- выберите нужную сетку. Через несколько секунд рация вернется в рабочий режим.
Выбор стандарта частот («Россия» или «Европа»):
Кратко нажмите кнопку -5 kHz / BAND.
- Отображение «E» — «Европейский» стандарт (частоты заканчиваются на 5, «пятерки»). Это основной стандарт для России.
- Отображение «P» — «Польский» или «Россия» (частоты заканчиваются на 0, «нули»). Используется в странах Восточной Европы.
2.4 Выбор модуляции (AM/FM)
Для переключения типа модуляции кратко нажмите кнопку AM/FM/LOCK. На дисплее отобразится AM или FM.
Важно: У всех участников переговоров должен быть одинаковый вид модуляции.
Часть 3. Важные дополнительные функции
3.1 Быстрый переход на 15 канал
Нажмите кнопку 15D-AM/SCAN или кнопку 15D на тангенте — рация мгновенно переключится на 15-й канал сетки D в режиме AM.
3.2 Сканирование каналов
1. Настройте шумоподавитель.
2. Нажмите и удерживайте 2 секунды кнопку 15D-AM/SCAN. Рация начнет сканировать каналы и остановится на том, где появится сигнал.
3.3 Блокировка клавиш (Lock)
Чтобы случайно не сбить настройки, нажмите и удерживайте 2 секунды кнопку AM/FM/LOCK. На дисплее появится значок замка. Повторите действие для разблокировки.
3.4 Раскрытие полного потенциала (Расширенный режим)
По умолчанию часть функций Optim Pilgrim может быть скрыта. Для их активации выполните «раскрытие»:
1. Выключите рацию.
2. Зажмите кнопку AM/FM.
3. Включите рацию, продолжая удерживать кнопку.
4. На дисплее появится «4D».
5. Кнопками CH+ или CH- выберите режим «OP».
6. Выключите и снова включите рацию.
После этого вам станут доступны дополнительные возможности: переключение всех частотных сеток и выбор выходной мощности передатчика.
Переключение режимов мощности (H/L):
1. Выключите рацию.
2. Для режима H (High, повышенная мощность) зажмите CH+ и включите рацию.
3. Для режима L (Low, пониженная мощность) зажмите CH- и включите рацию.
4. На дисплее появится символ выбранного режима.
Сравнительная таблица основных настроек
| Функция | Кнопка/Регулятор | Действие | Индикация |
| Вкл/Выкл и Громкость | VOLUME | Поворот по часовой стрелке до щелчка | Включение |
| Ручной шумоподавитель (SQ) | SQUELCH | Вращать до исчезновения шума | AQ погашен |
| Автошумоподавитель (ASQ) | SQUELCH | Повернуть до упора против часовой | AQ на дисплее |
| Выбор канала | CH+ / CH- | Краткое нажатие | Номер канала |
| Переключение сеток | -5 kHz / BAND (2 сек) | Выбор сетки кнопками CH+/- | Буква сетки (A–E) |
| Стандарт частот | -5 kHz / BAND (кратко) | Переключение P/E | P (нули) / E (пятёрки) |
| Модуляция | AM/FM/LOCK (кратко) | Переключение AM-FM | AM или FM |
| Быстрый 15 канал | 15D-AM/SCAN | Краткое нажатие | Канал 15D в AM |
| Сканирование | 15D-AM/SCAN (2 сек) | Поиск активного канала | Бегущие номера |
| Блокировка клавиш | AM/FM/LOCK (2 сек) | Блокировка/разблокировка | Значок замка |
| Раскрытие возможностей | Выкл. > зажать AM/FM > Вкл. | Выбор OP | Включение расширенных сеток |
| Режим мощности High/Low | Выкл. > зажать CH+ или CH- > Вкл. | Повышенная (H) / Пониженная (L) | H или L на дисплее |
Заключение
Настройка рации Optim Pilgrim — процесс не сложный, если следовать четкому алгоритму. Главные шаги:
1. Правильная установка и надежное подключение питания и антенны.
2. Настройка шумоподавителя — ручного (SQ) или автоматического (ASQ), чтобы убрать шум в паузах.
3. Выбор нужного канала, частотной сетки и стандарта (E — «пятерки» для России).
4. Согласование модуляции (AM/FM) с собеседниками.
5. При необходимости — активация расширенного режима для доступа ко всем сеткам и управления мощностью.
Уделив внимание этим настройкам, вы обеспечите себе чистую и громкую связь на любой дороге.
