Как настроить рацию Optim на 15 канал: пошаговая инструкция для дальнобойщиков
Для водителей-дальнобойщиков надёжная связь на трассе — это не просто удобство, а необходимость. Основной канал общения в России — 15-й канал сетки D с амплитудной модуляцией (AM). Правильная настройка рации на эту волну — базовая задача при установке любого Си-Би оборудования. В этой статье мы дадим максимально подробные пошаговые инструкции для всех популярных моделей Optim и разберём важные нюансы настройки.
Почему 15 канал — стандарт для дальнобойщиков?
В России сложилась традиция использовать 15-й канал европейской сетки (15E) в AM-модуляции для связи между водителями грузового транспорта. Это позволяет получать актуальную информацию о пробках, постах ГИБДД и других дорожных событиях в реальном времени. Настройка рации именно на этот канал — база для любого дальнобойщика.
Важно понимать: для многих раций 15-й канал может быть в разных сетках (R/E). Дальнобойщики чаще всего используют европейскую сетку (E, она же «пятёрки»). Убедитесь, что у вас выбрана правильная сетка, иначе вы не услышите коллег.
Общая пошаговая инструкция по настройке раций Optim
Несмотря на различия в моделях, процесс настройки на 15 канал у всех раций Optim сводится к нескольким общим шагам:
1. Подключите антенну — включать рацию без антенны категорически нельзя, это может вывести её из строя. Антенну и тангенту всегда подключайте до подачи питания на рацию.
2. Подключите питание с соблюдением полярности — красный провод — это плюс, чёрный — минус. Большинство моделей Optim имеют защиту от переполюсовки, но лучше не рисковать.
3. Выберите сетку D — переключитесь на сетку D (обычно кнопкой BAND или путем выбора через меню настроек).
4. Установите модуляцию AM — дальнобойщики используют амплитудную модуляцию для большей дальности связи.
5. Переключитесь на европейскую сетку (E, -5 кГц) — в России используется европейская сетка частот.
6. Выберите канал 15 или нажмите кнопку быстрого перехода «15D».
7. Настройте шумоподавитель — используйте ручной пороговый шумоподавитель (SQ) или автоматический (ASQ), чтобы убрать шум в паузах. Рекомендуемый уровень ASQ — 3. Уровень шума не статичен, постоянно изменяется, поэтому часто приходжится дорегулировать его.
Пошаговая настройка популярных моделей Optim

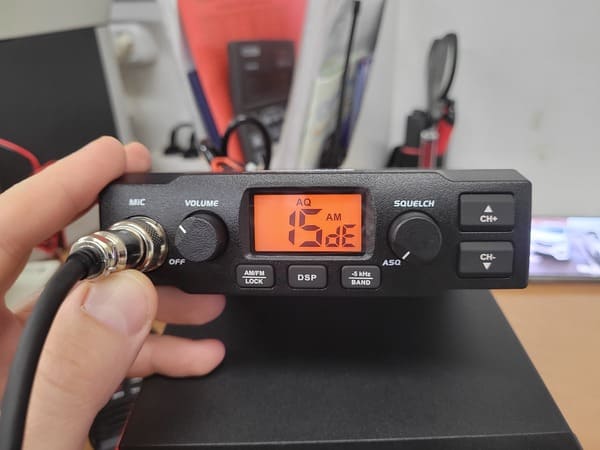

1. Optim Pilgrim
Одна из самых популярных моделей у дальнобойщиков. Производитель предусмотрел быстрый переход на нужный канал.
- Шаг 1: Включите рацию.
- Шаг 2: Убедитесь, что выбрана нужная сетка частот. Клавиша быстрой смены частотных стандартов «Россия-Европа» расположена на передней панели .
- Шаг 3: Нажмите центральную кнопку под дисплеем или одноимённую кнопку на тангенте (обычно подписана «15D»). Рация автоматически переключится на 15-й канал сетки D в AM-модуляции.
- Шаг 4: При необходимости отрегулируйте шумоподавитель ручкой SQ или включите автоматический режим ASQ.
2. Optim Satellite
Компактная модель формата 1-DIN, популярная за счёт яркого дисплея и установки в штатное место.
- Шаг 1: Включите рацию.
- Шаг 2: С помощью кнопки выбора сетки установите сетку D.
- Шаг 3: Нажмите кнопку A/F, чтобы выбрать режим AM.
- Шаг 4: Нажмите специальную кнопку «15D» на лицевой панели для мгновенного перехода на 15-й канал.
3. Optim Viking
Простая и надёжная бюджетная модель с питанием 12/24 В. Настройка выполняется с помощью тангенты.
- Шаг 1: Подключите антенну и питание.
- Шаг 2: Включите питание.
- Шаг 3: Переключитесь на сетку D (кнопка BAND).
- Шаг 4: Выберите модуляцию AM (кнопка A/F).
- Шаг 5: Нажмите кнопку «15D» на корпусе тангенты для перехода на канал дальнобойщиков.
- Шаг 6: Отрегулируйте шумоподавитель (SQ) или автоматический шумоподавитель (ASQ).

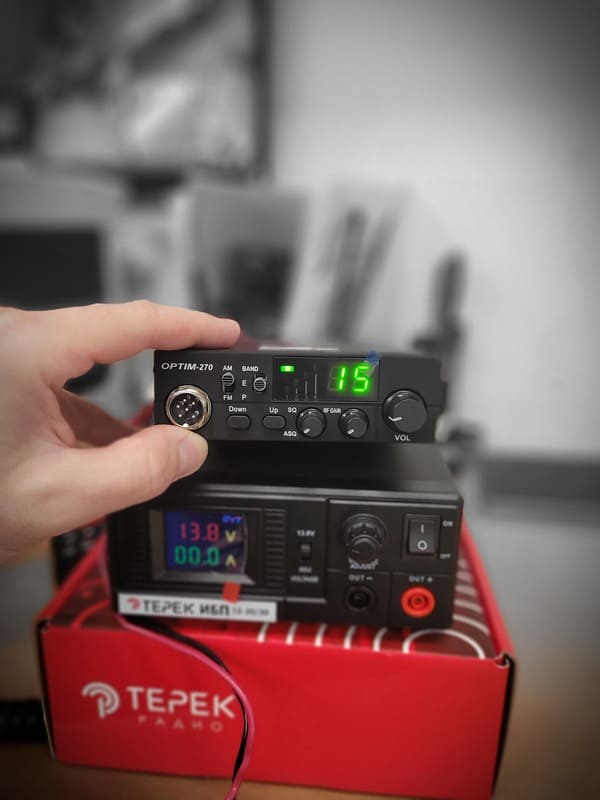

4. Optim 270
У этой модели есть две версии (с красным и зелёным дисплеем), которые отличаются комбинациями клавиш . Будьте внимательны: тангенты для разных версий несовместимы.
Для версии с красным дисплеем (Optim 270 Red):
- Шаг 1: Переключатель «BAND» установите в верхнее положение.
- Шаг 2: Выберите сетку D и убедитесь, что включена европейская сетка (EUR).
- Шаг 3: Переключатель «BAND» верните в среднее положение («E» или «P»).
- Шаг 4: Для выхода на 15-й канал нажмите и удерживайте кнопку «15D».
Для версии с зелёным дисплеем (Optim 270 Green):
- Шаг 1: Переключатель «BAND» установите в верхнее положение.
- Шаг 2: Выберите сетку D.
- Шаг 3: Для переключения сетки используйте комбинацию Up + включение.
- Шаг 4: Для перехода на 15-й канал нажмите и удерживайте комбинацию «15D» + Up на тангенте.
Переключение мощности на Optim 270:
- Красная версия: нажать и удерживать кнопку UP, включить рацию. Переключение между LOW/HI кнопками DOWN/UP.
- Зелёная версия: нажать и удерживать кнопку DOWN, включить рацию.

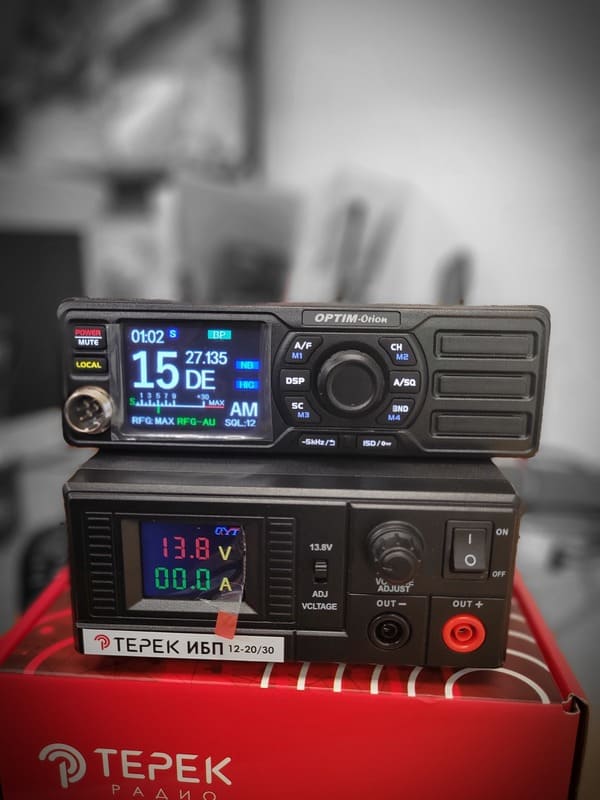

5. Optim Orion
Модель с цветным дисплеем и русифицированным меню, что упрощает настройку. Поддерживает питание 12/24 В.
- Шаг 1: Включите рацию.
- Шаг 2: На передней панели найдите и нажмите кнопку «15D».
- Шаг 3: Рация автоматически установит правильный канал (15-й сетки D) и модуляцию AM.
- Шаг 4: При необходимости отрегулируйте шумоподавитель через меню. Для входа в меню нажмите на торец ручки громкости.
Дополнительные возможности Optim Orion:
- Русское меню — все настройки интуитивно понятны.
- Встроенный КСВ-метр с защитой передатчика от неисправности антенны.
- Режим VOX — голосовая активация передачи без нажатия PTT.
- Функция LOCAL — управление дальностью приёма-передачи одной кнопкой.
- Часы, календарь, вольтметр на дисплее.
- Цифровой DSP фильтр для улучшения качества звука.

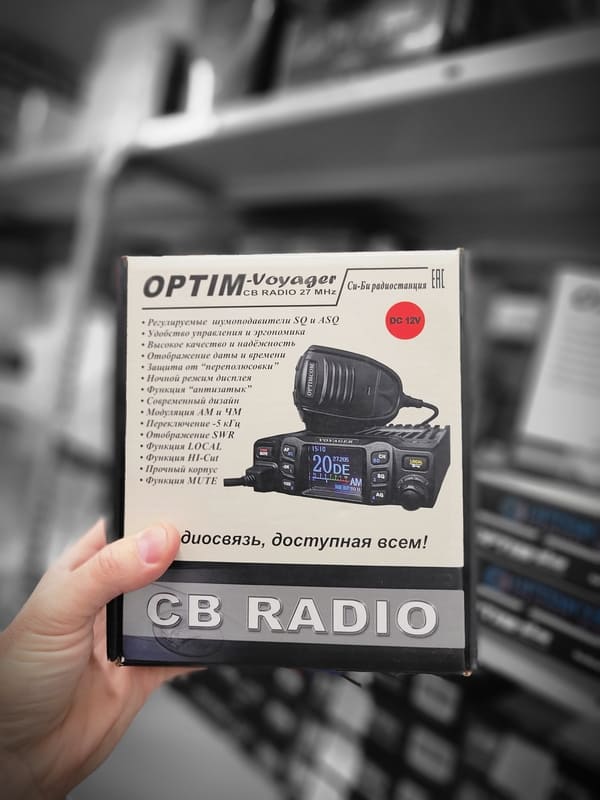

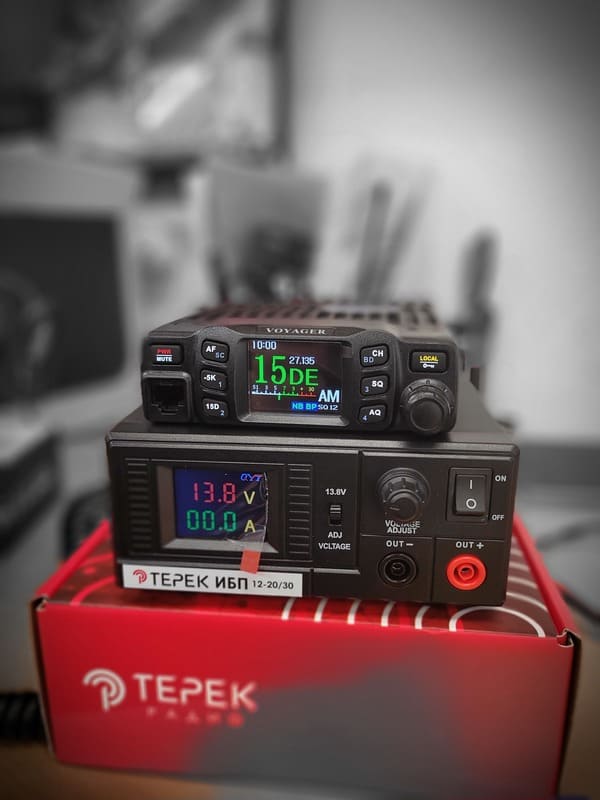

6. Optim Voyager
Современная модель с большим цветным дисплеем и алюминиевым корпусом-радиатором. Есть две версии: на 12 В и универсальная 12/24 В.
- Шаг 1: Подключите антенну и питание (красный провод — плюс).
- Шаг 2: Включите рацию кнопкой PWR.
- Шаг 3: Для перехода на 15-й канал нажмите кнопку «15D».
- Шаг 4: Убедитесь, что на дисплее отображается модуляция AM.
- Шаг 5: Отрегулируйте шумоподавители: ручку SQ (рекомендуемый уровень 8) и кнопку ASQ (рекомендуемый уровень 3).
Дополнительные возможности Optim Voyager:
- Кнопка LOCAL — включает режим местного приёма (аттенюатор). Для максимальной дальности этот режим должен быть выключен.
- Блокировка клавиатуры — длительное нажатие LOCAL блокирует кнопки, но громкость и шумоподавители остаются активными.
- Кнопка «-5К» — переключение на русскую сетку («нули»).
- Часы на дисплее — при отсутствии активности дисплей переключается в режим часов.

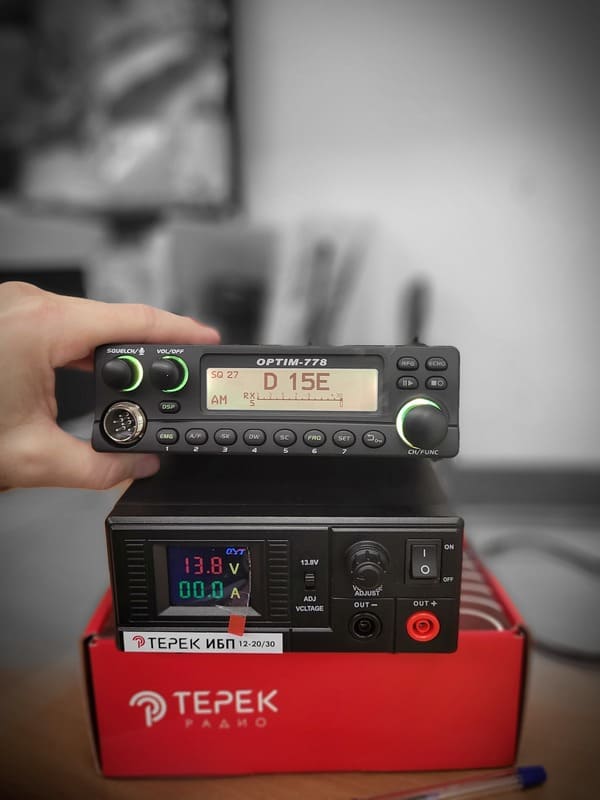

7. Optim 778
Легендарная модель с мощностью до 50 Вт в FM-режиме и до 25 Вт в AM. Настройка на 15 канал производится одной кнопкой.
- Шаг 1: Включите рацию.
- Шаг 2: Нажмите кнопку CH15.
- Шаг 3: Рация автоматически переключится на 15-й канал сетки D в AM-модуляции.
Важные нюансы Optim 778:
- Если не слышно дальнобойщиков, проверьте, что вы на канале 15E, а не 15R.
- Можно использовать ячейки памяти для быстрого доступа к частотам. Для записи канала в память: выберите канал, нажмите и удерживайте MEM, выберите ячейку и подтвердите.
- Поддерживается режим VFO для движения по частотной сетке с шагом 5 кГц .
- Для борьбы с помехами используйте функции NB (Noise Blanker) и Hi-Cut фильтр.

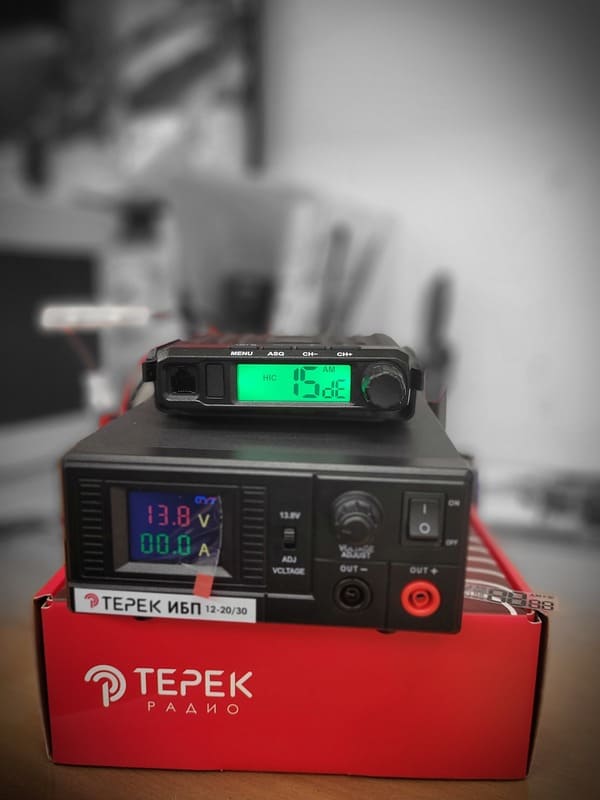

8. Optim Junior
Компактная модель с алюминиевым корпусом и голосовым оповещением на русском языке. Работает только от 12В.
- Шаг 1: Включите рацию.
- Шаг 2: Нажмите кнопку «15D» на тангенте или корпусе.
- Шаг 3: Рация сама переключится на 15-й канал в AM-диапазоне. Голосовое оповещение на русском языке подтвердит действие.
Особенности Optim Junior:
- Два динамика — в основном блоке и в тангенте с возможностью выбора.
- Голосовое оповещение номера канала и параметров на русском языке.
- Выбор мощности передатчика: Hi 8 Вт / Lo 4 Вт.
- Центральная кнопка на тангенте — голосовое оповещение о текущих настройках или блокировка управления при длительном нажатии.

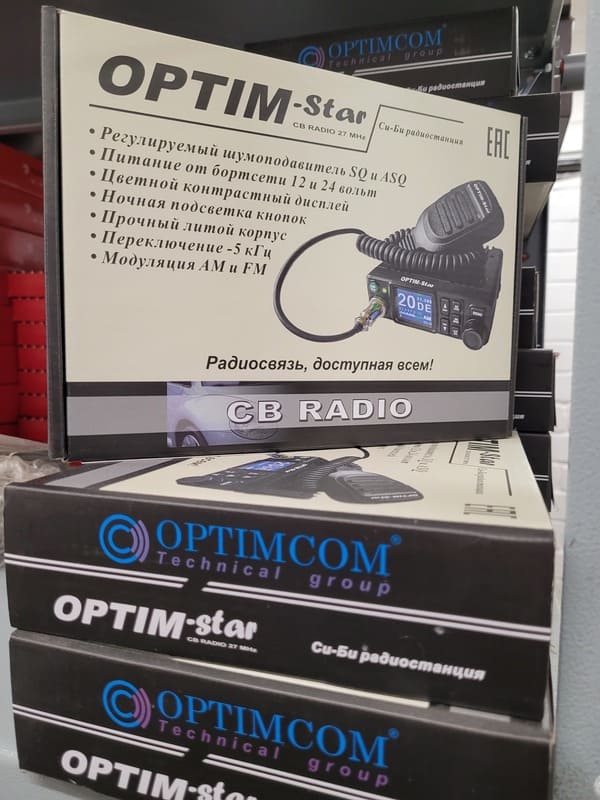

9. Optim Star
Универсальная модель с поддержкой питания 12/24 В и русским меню.
- Шаг 1: Подключите антенну и питание.
- Шаг 2: Включите рацию.
- Шаг 3: Выберите сетку D и модуляцию AM.
- Шаг 4: Нажмите кнопку «15D» на тангенте или кнопку «15D/ОП» на лицевой панели для перехода на 15-й канал.

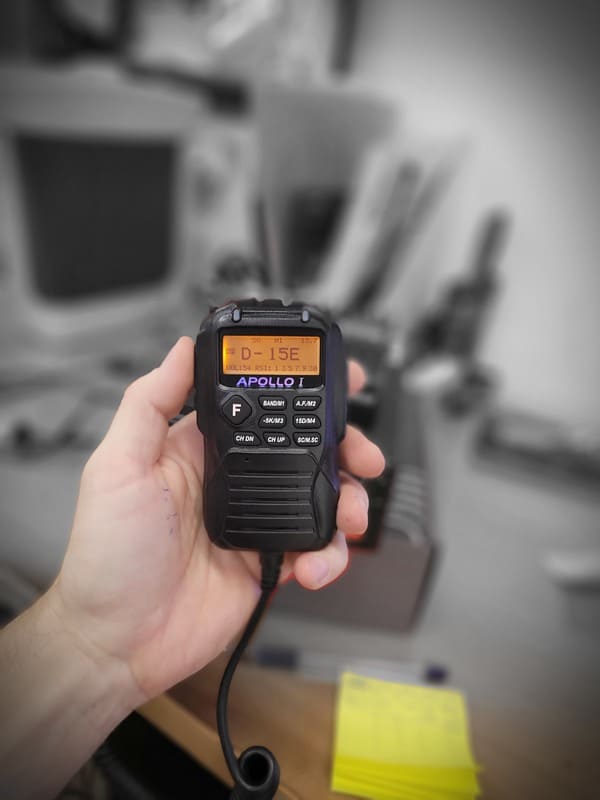

10. Optim Apollo
Популярная модель с возможностью быстрого перехода на 15 канал.
- Шаг 1: Включите рацию.
- Шаг 2: Нажмите кнопку «15D» на лицевой панели.
- Шаг 3: Рация переключится на 15-й канал в AM-модуляции.
- Шаг 4: Для регулировки шумоподавителя используйте ручку SQ или кнопку ASQ для автоматического режима.
Дополнительные возможности Optim Apollo:
- Переключение режима отображения CH/VFO — номер канала или частота.
- Настройка цвета подсветки дисплея из трёх цветов.
- Настройка приоритета работы ручек — громкость или шумоподавитель.

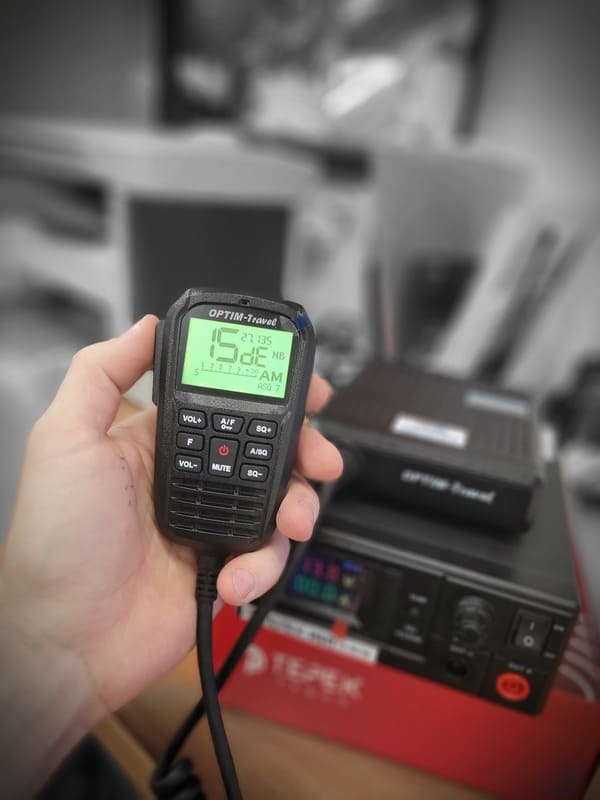

11. Optim Travel
Модель с возможностью скрытой установки и питанием от 12 до 30 В. Всё управление вынесено на микрофон.
- Шаг 1: Включите рацию.
- Шаг 2: Нажмите кнопку «15D» на тангенте.
- Шаг 3: Рация автоматически переключится на 15-й канал сетки D в AM-модуляции.
- Шаг 4: При необходимости настройте шумоподавители SQ и ASQ через меню.
Особенности Optim Travel:
- Большой дисплей с изменяемой яркостью и цветом подсветки.
- Два регулируемых шумоподавителя — SQ и ASQ.
- NB — подавитель импульсных помех.
- HiCUT — фильтр высоких частот для улучшения качества звука.
Важные нюансы настройки для всех моделей
1. Правильная сетка частот
Убедитесь, что выбрана европейская сетка (EUR, она же «пятёрки», сдвиг -5 кГц), а не русская (RUS, «нули»). В некоторых моделях для переключения используется отдельная кнопка.
2. Модуляция
Канал дальнобойщиков работает в AM (амплитудной модуляции). Если вы переключитесь на FM, то не услышите коллег.
3. Настройка антенны
Качество связи напрямую зависит от правильно настроенной антенны. Рекомендуемый КСВ (коэффициент стоячей волны) — не более 1,5. Для настройки используйте КСВ-метр.
4. Шумоподавитель
- Ручной (SQ) — требует частой подстройки в зависимости от уровня помех.
- Автоматический (ASQ) — рекомендуется для комфортной работы в движении. Начальный уровень — 3.
5. Защита от перегрева
Не включайте рацию без антенны — это может вывести из строя выходные транзисторы.
Заключение
Настройка рации Optim на 15 канал дальнобойщиков в большинстве моделей сводится к нажатию одной кнопки «15D». Однако не забывайте про базовые вещи: правильное подключение антенны, выбор нужной сетки (EUR) и модуляции (AM), а также настройку шумоподавителя для комфортной работы.
Освоив эти несложные шаги, вы всегда будете на связи с коллегами по трассе и сможете получать актуальную информацию о дорожной обстановке. Если у вас возникли сложности с настройкой конкретной модели, обратитесь к официальной инструкции или к специалистам по установке.
