Настройка рации Optim 270
Как настроить рацию Optim 270

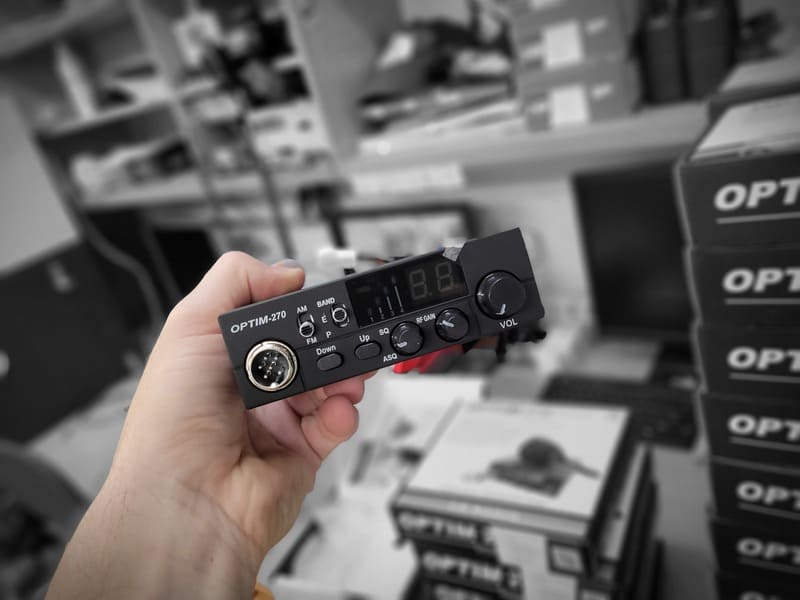

Optim 270 — это популярная автомобильная CB-рация (27 МГц), которую используют дальнобойщики, охотники, рыбаки и водители для связи в дороге. Модель известна простым управлением, надёжностью и доступной ценой. Но у новичков часто возникает три вопроса: какую антенну ставить, как настроить 15 канал дальнобойщиков и почему рация принимает, но не передаёт. Разберём всё по порядку.
Для чего нужна рация Optim 270
Optim 270 работает в гражданском диапазоне CB 27 МГц и предназначена для:
- Связи между дальнобойщиками на трассе (15 канал, 27.135 МГц)
- Общения в колонне — охота, рыбалка, туризм, автопутешествия
- Мониторинга дорожной обстановки — пробки, где остановиться и покушать, посты ДПС, объезды
Рация питается от бортовой сети 12/24 В, имеет мощность до 8 Вт и работает в двух режимах модуляции — AM и FM.
Какая антенна нужна для Optim 270 (на 27 МГц)
Optim 270 работает в диапазоне 26.960–27.410 МГц, поэтому антенна должна быть строго на 27 МГц. Антенны от других диапазонов (LPD 433, PMR 446, VHF/UHF) не подойдут — вы просто не получите нормальной связи.
| Тип антенны | Высота | Характеристики | Для чего |
| Короткая автомобильная | 0.5–1.1 м | Низкий, простая установка | Город, близкая связь |
| Средняя автомобильная | 1.5–1.6 м | Оптимальный | Трасса, дальнобой |
| Длинная (5/8) | от 1.6 м | Максимальный, направленность | Максимальная дальность |
Главные правила установки антенны:
1. Антенна ставится на металл — крыша, капот, багажник. На пластике или стекле работать не будет.
2. Обязательно настройте КСВ — используйте КСВ-метр или антенный анализатор. КСВ должен быть ниже 2.0, в идеале — 1.1–1.5.
3. Хороший вариант — антенны OPTIM си-би диапазона, рекомендованные производителем.
4. Масса кузова должна быть качественной — плохой контакт с землёй убивает всю эффективность антенны.
Если антенна не настроена — вы получите ровно ту проблему, о которой ниже: приём есть, передачи нет.
Почему есть приём, но нет передачи
Это самая частая жалоба владельцев Optim 270. Приём работает — значит, антенна подключена и приёмный тракт исправен. А вот передача не идёт по одной из трёх причин.
1. Высокий КСВ антенны (самая частая причина)
При передаче, если антенна не резонирует на 27 МГц, КСВ резко растёт. Схема защиты рации автоматически срезает мощность, и вы «жмёте тангенту, а в эфир ничего не уходит».
Что делать: измерьте КСВ на 15 канале. Если КСВ больше 2.0 — сначала настройте антенну (изменением длины штыря или места установки), а не лезьте в рацию.
2. Неправильные настройки
Проверьте:
- Переключатель модуляции стоит в положении AM
- Мощность в положении HI (высокая)
3. Неисправность самой рации (реже)
Если КСВ в норме и настройки правильные, но передачи нет — возможны:
- Выход из строя выходного каскада (усилителя мощности)
- Обрыв цепи PTT
- Плохой контакт в разъёме тангенты
Важно: у Optim 270 есть версии с красным и зелёным дисплеем, и их тангенты не взаимозаменяемы. Если вы поставили тангенту от другой версии — PTT может просто не работать.
Параметры для работы в 15 канале дальнобойщиков
15 канал дальнобойщиков — это частота 27.135 МГц, модуляция AM. Именно там общаются водители на трассе.

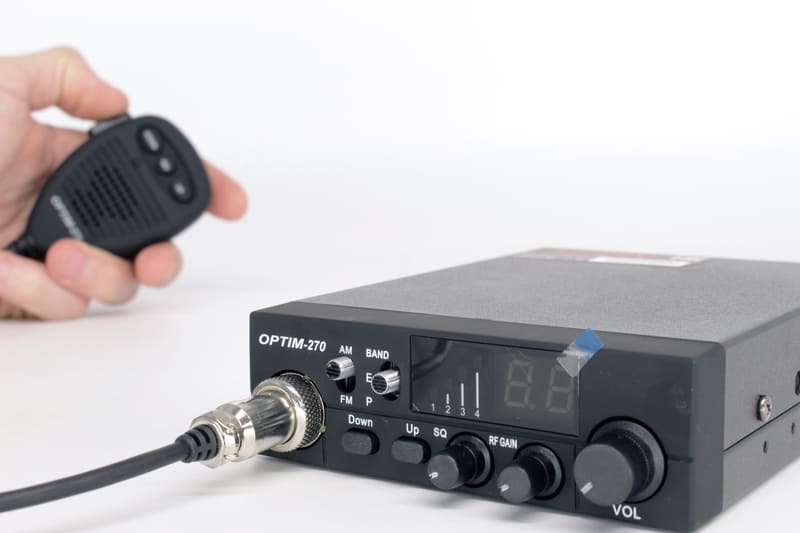

Пошаговая настройка:
1. Включите рацию — поверните ручку громкости/питания по часовой стрелке.
2. Выберите канал — кнопками Up/Down установите 15 канал.
3. Установите модуляцию — переключатель AM/FM переведите в AM.
4. Выберите сетку частот — переключатель E/CH/P поставьте в E, кнопками Up/Down выберите сетку D, затем верните переключатель в CH.

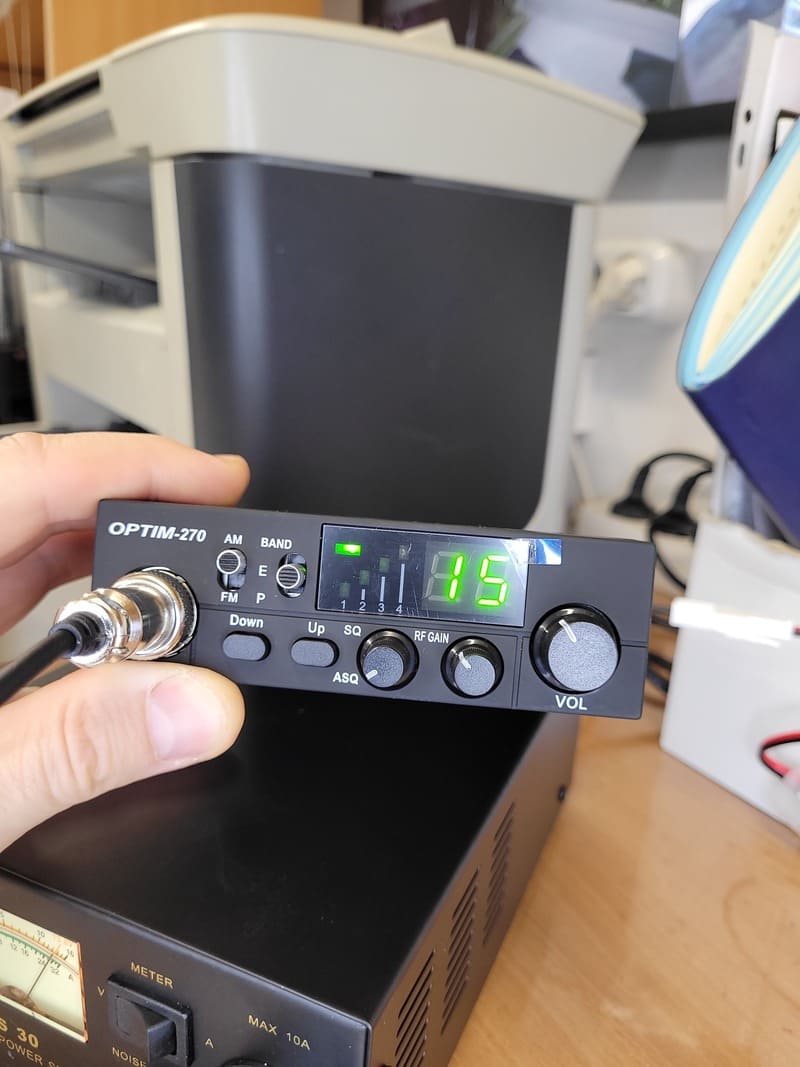

5. Проверьте частоту — на дисплее должно быть 15, что соответствует 27.135 МГц.
6. Настройте шумоподавитель — ручкой ASQ/шумоподавитель выставьте комфортный уровень. Слишком высокий — потеряете слабые сигналы, слишком низкий — будет много шума.
Быстрый способ:

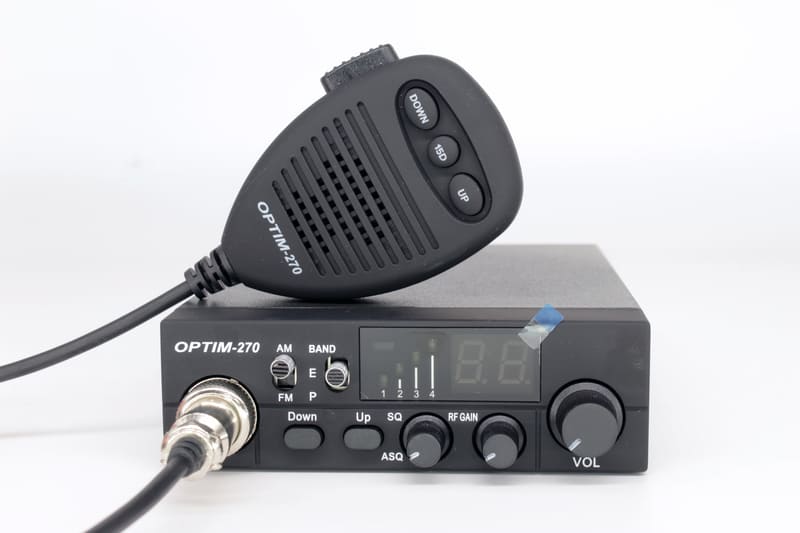

На версии Optim 270 с зелёным дисплеем есть кнопка «15D» (кнопка 15D на тангенте) — она в один клик переводит рацию в 15 канал AM. Очень удобно для дальнобойщиков.
Технические характеристики Optim 270
| Параметр | Значение |
| Диапазон частот | 26.960–27.410 МГц |
| Количество каналов | 40 (европейская сетка) |
| Модуляция | AM / FM |
| Выходная мощность | 8 Вт |
| Напряжение питания | 12/24 В ±10% |
| Чувствительность приёмника (AM) | -107 дБм |
| Глубина модуляции AM | 85% |
| Антенный разъём | SO-239 |
| Габариты | 115 * 38 * 150 мм |
| Вес | 0.8 кг |
Комплектация поставки
- Рация Optim 270
- Тангента (микрофон с PTT)
- Кронштейн для крепления
- Кабель питания
- Инструкция пользователя
Итог: три правила работы с Optim 270
1 Антенна— только на 27 МГц, обязательно настроенная, КСВ ниже 2.0.
2 15 канал = 15CH + сетка D + AM + высокая мощность.
3 Приём есть, передачи нет — сначала проверяйте КСВ, потом настройки, потом тангенту.
Если вы только что установили Optim 270 — потратьте 10 минут на настройку антенны с КСВ-метром. Это сэкономит часы нервов в дороге и обеспечит уверенную связь на трассе.
