Как настроить радиостанцию Optim Satellite: пошаговое руководство
Настройка рации Optim Satellite

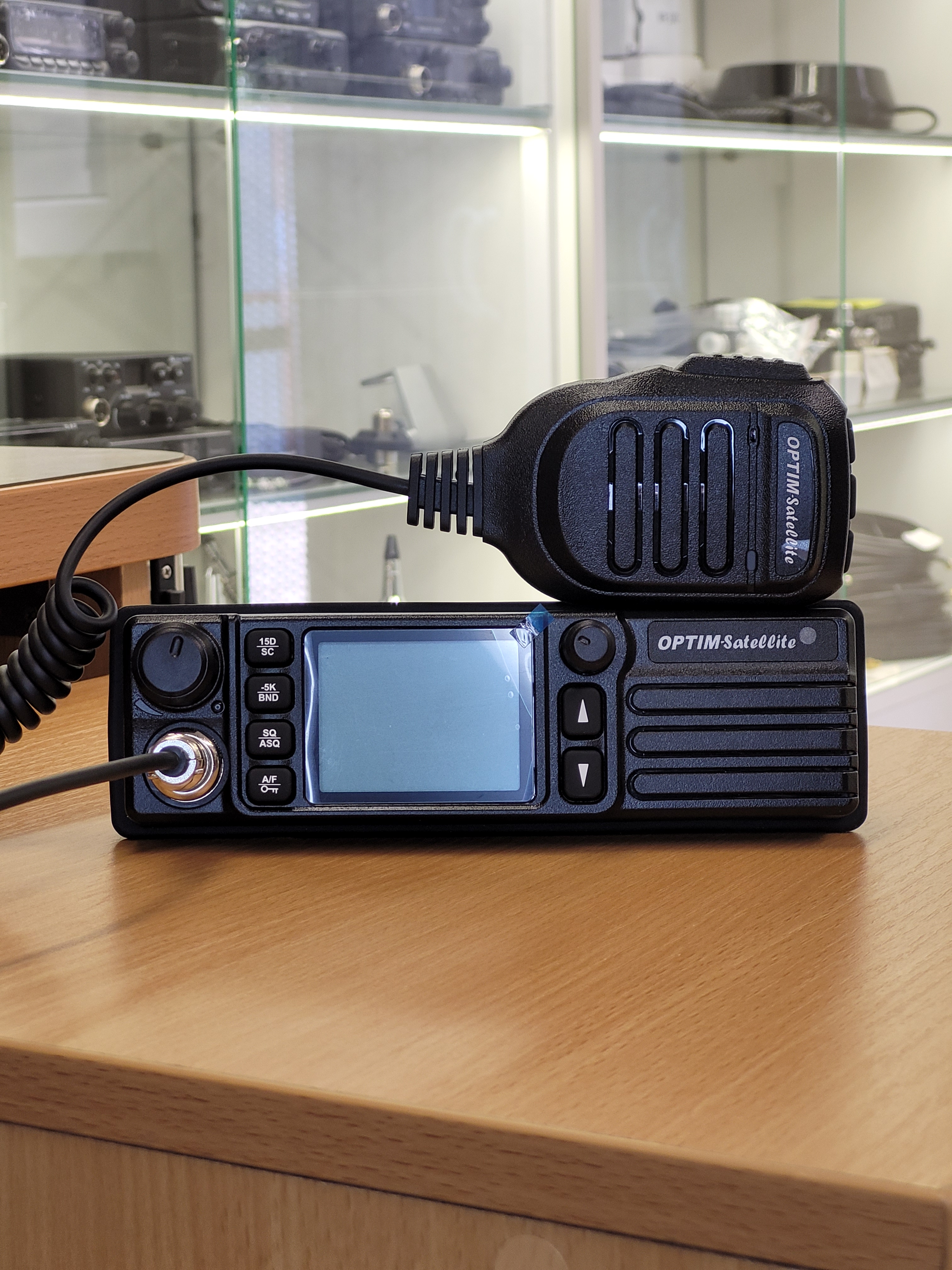

Радиостанция Optim Satellite — это современное устройство формата 1DIN для гражданского диапазона 27 МГц, популярное у дальнобойщиков и путешественников. Она универсальна: работает от 12 и 24 вольт, поддерживает AM и FM модуляцию, оснащена удобным дисплеем и двумя режимами шумоподавления.
Однако даже лучшая аппаратура не раскроет свой потенциал без правильной настройки. В этой статье мы пошагово разберем, как установить и настроить Optim Satellite, чтобы вас всегда слышали четко и громко.
1. Установка и подключение
Перед настройкой необходимо правильно установить и подключить радиостанцию. Помните: запрещается включать станцию на передачу без подключенной и настроенной антенны — это может вывести оборудование из строя .
1.1 Монтаж рации

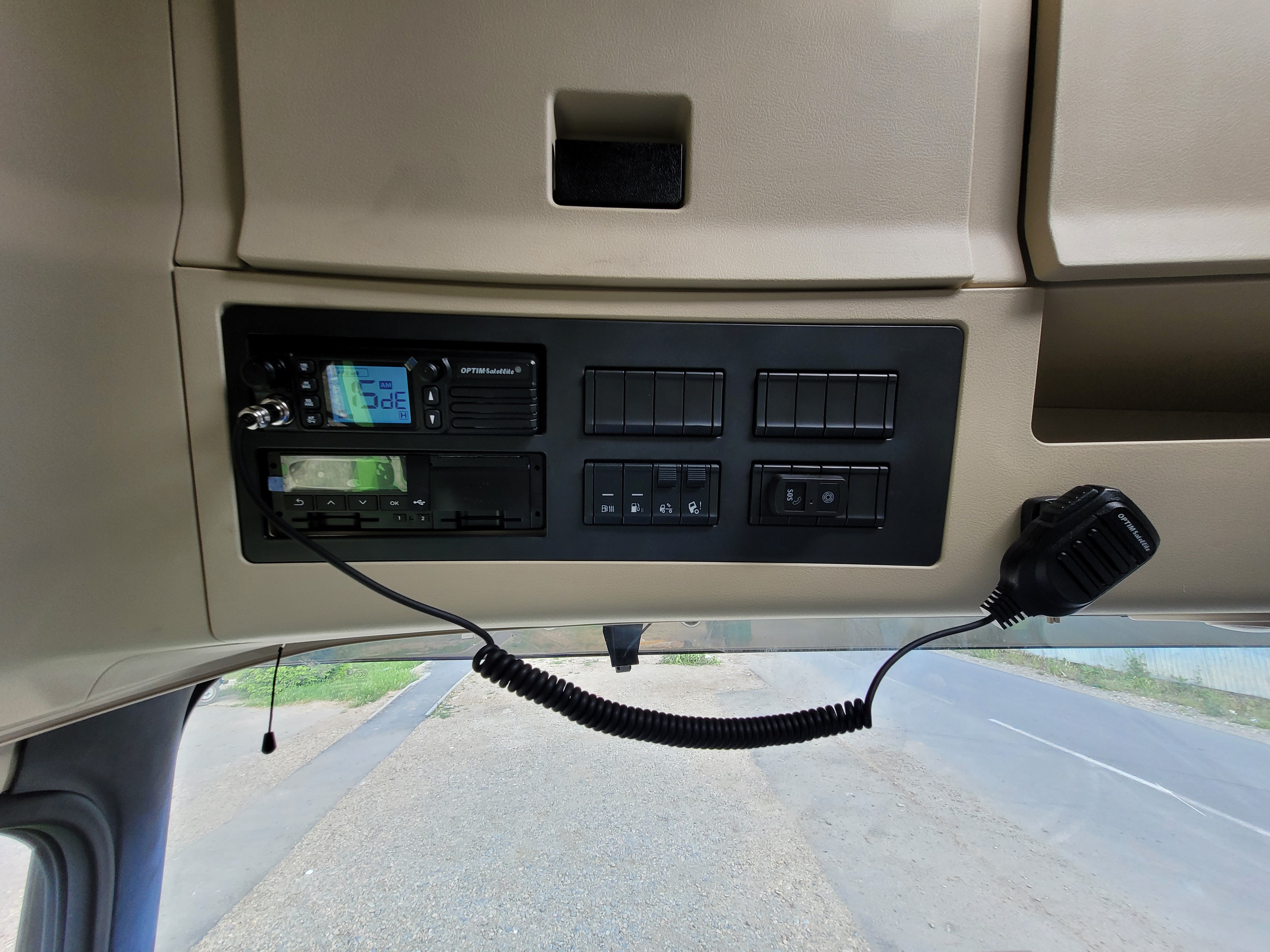

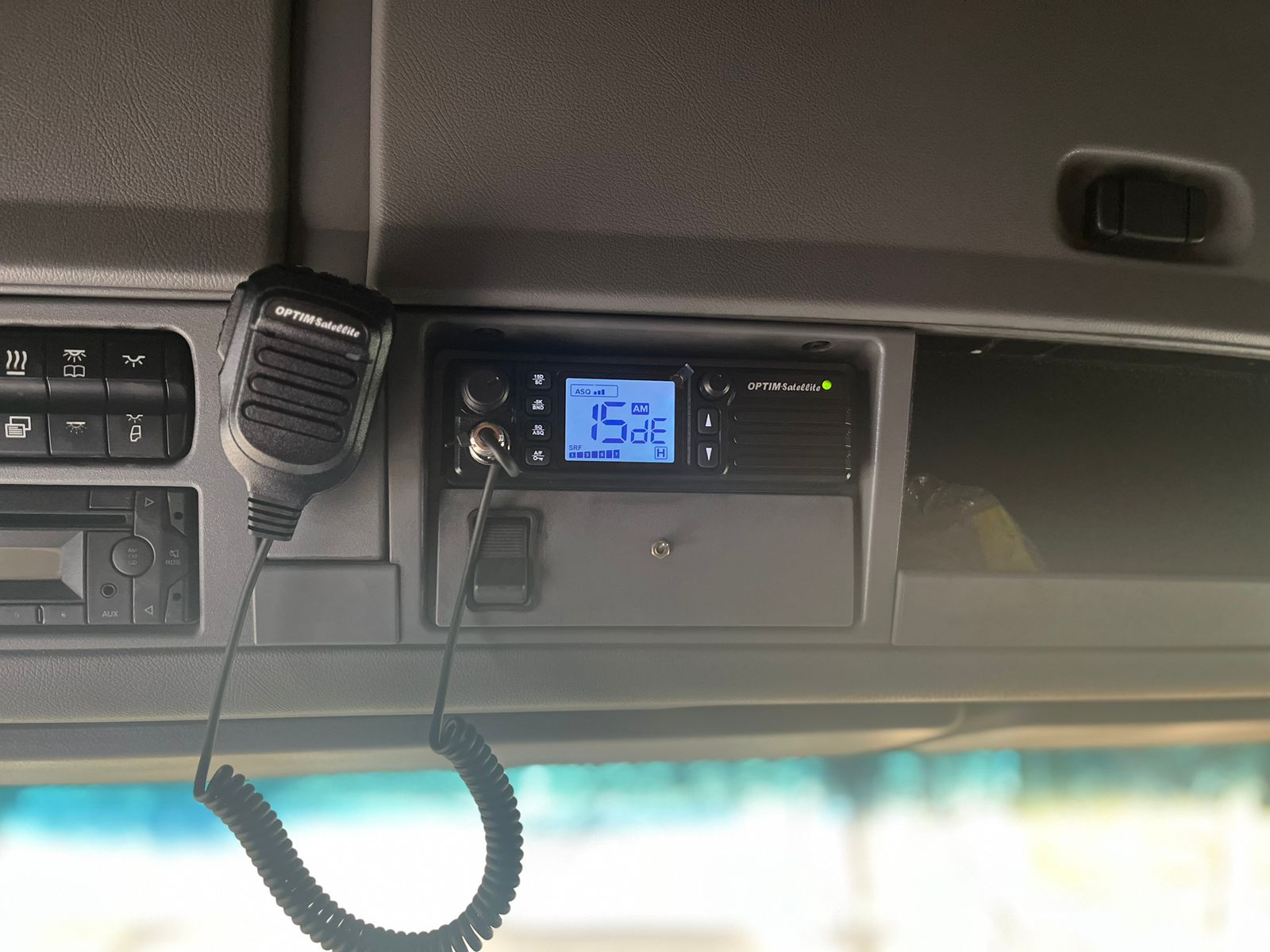

Optim Satellite имеет корпус стандарта 1DIN и глубину всего 80 мм, что позволяет установить его в штатное место автомагнитолы или на специальную скобу.
- В стандартную рамку 1DIN: установите рамку в отсек, вставьте рацию до щелчка. Для извлечения используйте специальные ключи из комплекта.
- На скобу: приложите скобу к выбранному месту, разметьте отверстия и закрепите. Наклейте прокладки на корпус станции и зафиксируйте её барашками.
1.2 Подключение питания
Рация питается от бортовой сети 12 или 24 В.
- Красный провод (+): подключите напрямую к плюсовой клемме аккумулятора.
- Черный провод (-): подключите к массе (кузову) автомобиля.
- Предохранитель: используйте только предохранитель 6х30 мм на 3 Ампера.
1.3 Подключение антенны и тангенты
- Подключите антенный кабель к разъему на задней панели рации. Для максимальной дальности антенна должна быть правильно установлена и согласована (КСВ не более 1.5).
- Вставьте разъем тангенты (микрофона) в гнездо на передней панели и затяните крепежную гайку.
2. Базовые настройки
Когда монтаж завершен, переходим к настройке. Все органы управления расположены на передней панели и дублируются на тангенте.
2.1 Включение и громкость
1. Поверните ручку VOL/ON по часовой стрелке до щелчка — рация включится.
2. Продолжайте вращать эту же ручку, устанавливая комфортный уровень громкости. Против часовой стрелки — убавление, до щелчка — выключение.
2.2 Настройка шумоподавителя (SQ и ASQ)
Это одна из важнейших настроек. Шумоподавитель убирает эфирный шум, когда нет сигнала.
- Ручной режим (SQ): 1. Поверните регулятор SQ влево до упора — вы услышите характерный шипящий шум эфира. 2. Медленно поворачивайте регулятор вправо до тех пор, пока шум не исчезнет. В этом положении полезный сигнал будет пробивать шумоподавитель, а посторонние шумы — нет .
- Автоматический режим (ASQ): коротко нажмите кнопку SQ/ASQ. На дисплее загорится индикатор ASQ. Рация будет автоматически анализировать сигнал и отсекать шум. Повторное нажатие вернет вас в ручной режим .
2.3 Выбор рабочей частоты и канала
- Выбор канала: используйте кнопки ^ и Ў на передней панели или тангенте. При удержании кнопки более 2 секунд каналы переключаются быстрее.
- Стандарт частот (0/5): короткое нажатие кнопки -5K/BND включает смещение частоты на 5 кГц вниз. На дисплее буква E сменится на P. - Стандарт «E» (пятёрки): используется в России чаще всего. Например, канал 15dE = 27.135 МГц. - Стандарт «P» (нули, польский): распространен в Восточной Европе. Канал 15dP = 27.130 МГц.
2.4 Выбор модуляции (AM/FM)
Для переключения типа модуляции используйте кнопку A/F. На дисплее отобразится активный режим AM (амплитудная модуляция) или FM (частотная модуляция).
Важно! У всех участников переговоров должен быть установлен одинаковый вид модуляции. Иначе дальность связи резко упадет, и голос собеседника будет тихим и неразборчивым .
Часть 3. Продвинутые функции и советы
3.1 Быстрый переход на канал 15D-AM
«Пятнашка» — главный канал дальнобойщиков. Для быстрого перехода нажмите кнопку 15D/SC. Рация автоматически переключится на канал 15D в режиме AM. Чтобы выйти из режима, повторно нажмите 15D/SC или любую кнопку выбора канала.
3.2 Функция сканирования (SCAN)
Чтобы найти активный канал, нажмите и удерживайте кнопку 15D/SC (или на тангенте). Рация начнет последовательно перебирать каналы и остановится на том, где услышит сигнал.
3.3 Блокировка клавиш (Lock)
Чтобы случайно не сбить настройки, нажмите и удерживайте кнопку A/F до появления на дисплее значка замка. Повторите действие для разблокировки.
Сравнительная таблица основных настроек
| Функция | Кнопка / Регулятор | Статус на дисплее | Краткое описание |
| Вкл/Выкл и Громкость | VOL/ON | Нет | Поворот до щелчка — включение, далее регулировка громкости |
| Шумоподавитель | SQ (ручка) и SQ/ASQ (кнопка) | ASQ (для автомата) | Ручная регулировка уровня шума или автоматическая фильтрация |
| Канал | Вверх/Вниз | Номер канала | Переключение рабочих каналов вверх/вниз |
| Частотный стандарт | -5K/BND | E или P | Переключение между стандартами «пятёрок» (E) и «нулей» (P) |
| Модуляция | A/F | AM или FM | Выбор типа модуляции для совместимости с корреспондентом |
| Быстрый 15 канал | 15D/SC | Номер 15 мигает | Переход на канал 15D в режиме AM (канал дальнобойщиков) |
| Сканирование | Удержание 15D/SC | бегущая строка | Автоматический поиск активного канала |
| Блокировка клавиш | Удержание A/F | Значок замка | Блокировка случайных нажатий кнопок |
Заключение
Настройка рации Optim Satellite — процесс интуитивно понятный, если следовать четкому алгоритму. Уделив внимание установке антенны и корректной настройке шумоподавителя, вы обеспечите себе чистую и громкую связь на трассе.
Основные шаги: правильный монтаж и подключение питания > установка уровня громкости и шумоподавителя > выбор рабочего канала, стандарта частот (E/P) и модуляции (AM/FM). Используйте быструю кнопку 15-го канала и функцию сканирования для удобства в пути.
