Автомобильные антенны для портативных раций UHF и VHF: полное руководство
Зачем портативной рации автомобильная антенна?
Работая из салона автомобиля с портативной рацией, вы сталкиваетесь с серьезной проблемой: металлический кузов экранирует сигнал. Мощность передатчика уходит в никуда, а дальность связи падает в разы.
Выход простой — выносная автомобильная антенна. Она выносит точку излучения наружу, над крышей, и обеспечивает полноценную «землю» (противовес) через магнитное основание или крепление на кузов. В результате дальность и качество связи возрастают в разы.
Какие типы автомобильных антенн бывают для VHF и UHF?
Для диапазонов 136–174 МГц (VHF) и 400–470 МГц (UHF) существует несколько основных типов автомобильных антенн.

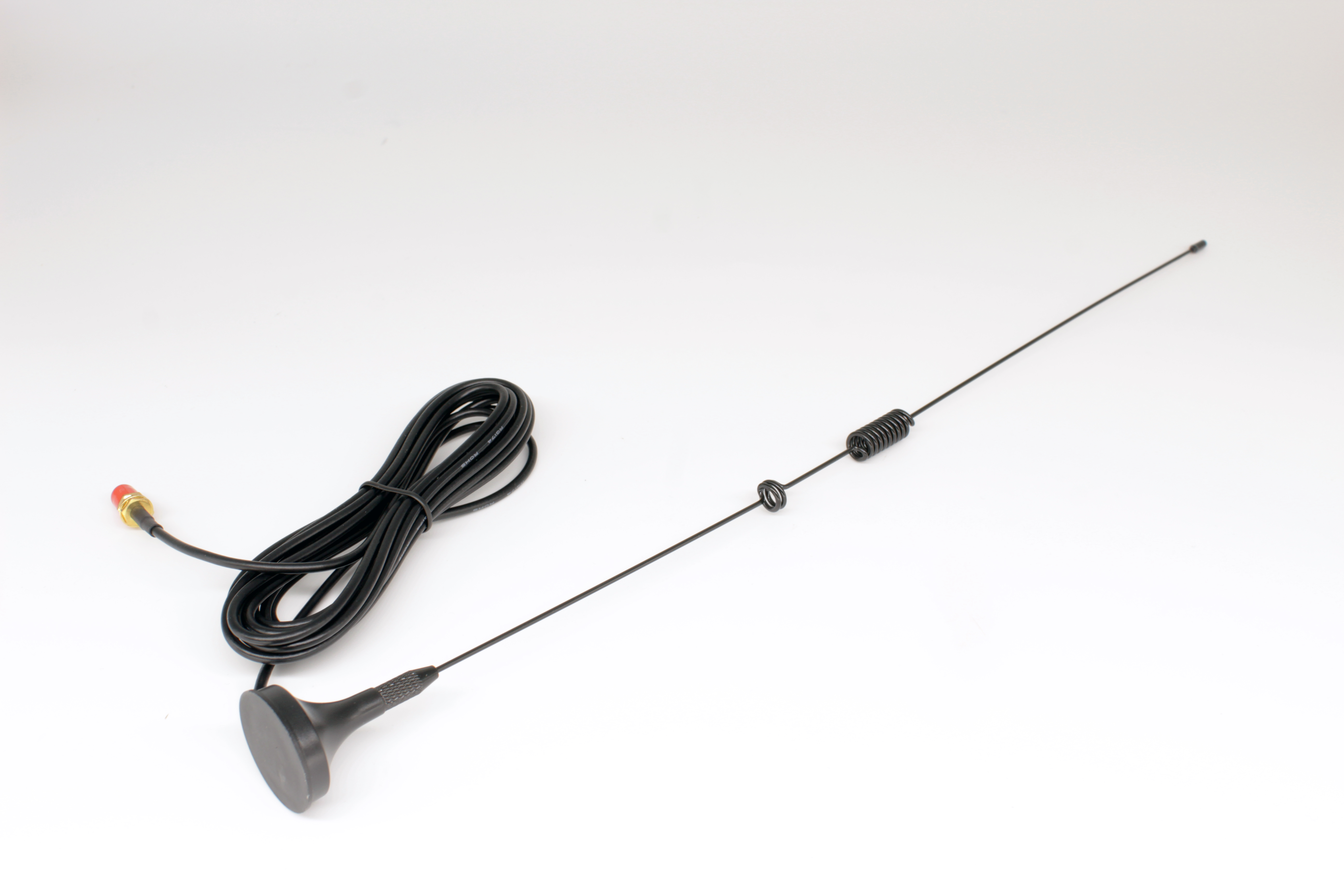

На практике для портативных раций чаще всего используют магнитные антенны с коротким штырем — они компактны, легко устанавливаются и не требуют сверления кузова.
Многие двухдиапазонные модели имеют комбинированную конструкцию: электрическая длина для VHF составляет 1/4 волны, а для UHF — 5/8 волны. Это позволяет антенне эффективно работать в обоих диапазонах.
Чем отличается антенна 1/4 от 5/8? Главное различие
Это принципиальный вопрос, который часто возникает при выборе антенны.
1/4 волны (четвертьволновая антенна)
- Длина: примерно 16–17 см для UHF (433 МГц), около 50 см для VHF.
- Принцип работы: требует наличия металлической «земли» размером не меньше самой антенны. В автомобиле эту роль играет крыша.
- Плюсы: классическая конструкция, очень проста в настройке, широкополосна, работает в широком диапазоне частот.
- Минусы: критична к качеству земли. При плохом контакте с кузовом эффективность падает.
5/8 волны
- Длина: примерно вдвое длиннее 1/4.
- Принцип работы: обеспечивает более прижатую к горизонту диаграмму направленности.
- Плюсы: дает большее усиление, лучше подходит для дальних связей на открытой местности.
- Минусы: сложнее в настройке, требует согласования с помощью КСВ-метра, более узкополосна.
Вывод для автомобиля: для городской езды и универсальности подойдет 1/4. Если ваша цель — максимальная дальность на трассе — выбирайте 5/8, но будьте готовы к настройке.
Какой переходник нужен для подключения к портативной рации?
У портативных раций разъем для антенны — чаще всего SMA (два типа: SMA-Male и SMA-Female).
В комплекте с автомобильной антенной уже идет кабель с разъемом PL-259. Поэтому переходник нужен, если разъем на кабеле антенны не совпадает с разъемом на вашей рации.
| Разъем на рации | Какой нужен на кабеле антенны |
| SMA-Male (внутренняя резьба, штырек) | SMA-Female (наружная резьба, отверстие) |
| SMA-Female (наружная резьба, отверстие) | SMA-Male (внутренняя резьба, штырек) |

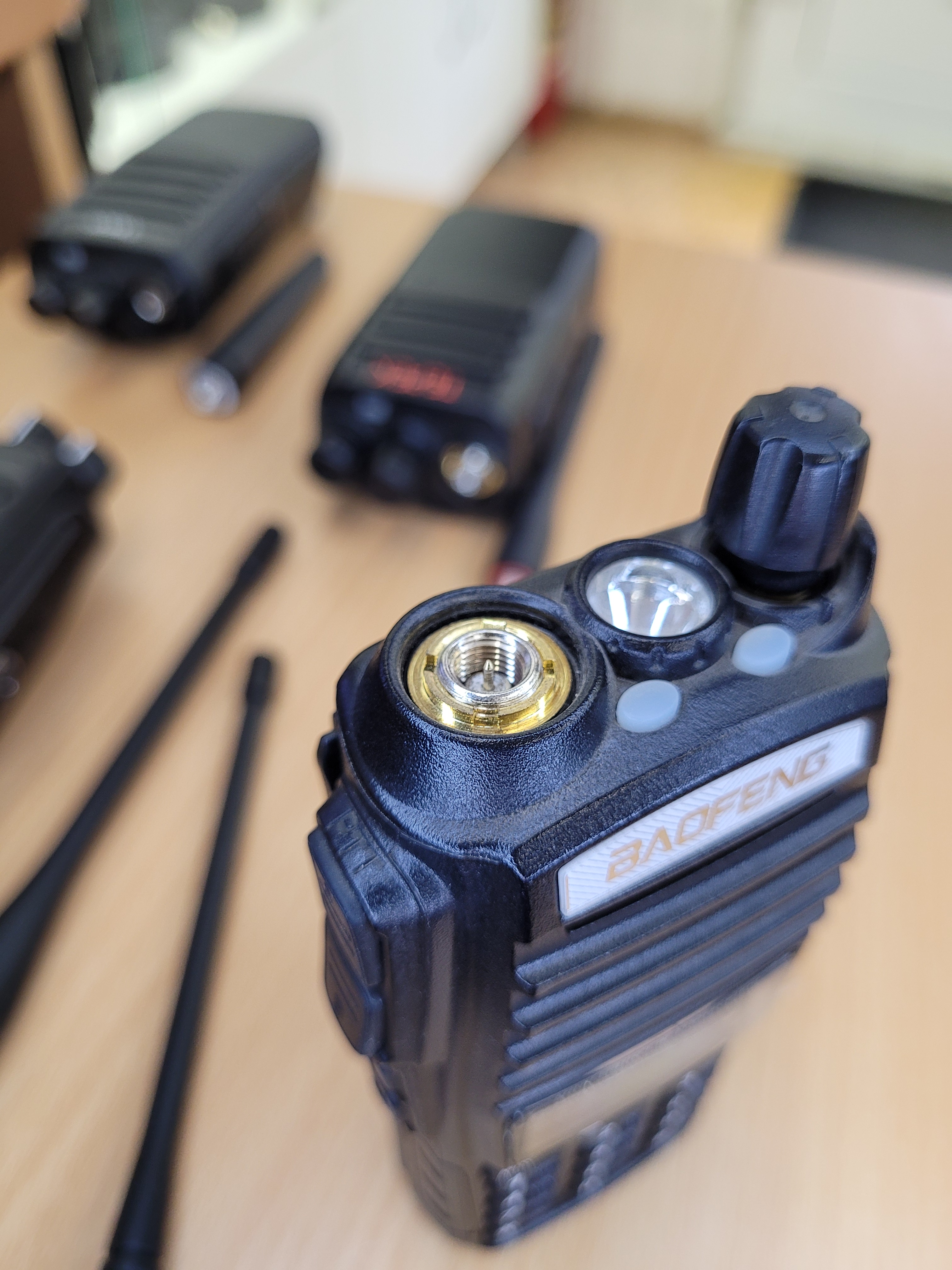

Самый частый случай: у большинства популярных портативных раций (Baofeng, TYT, Racio, Терек, Аргут) стоит разъем SMA-Male. Значит, на кабеле антенны должен быть SMA-Female.

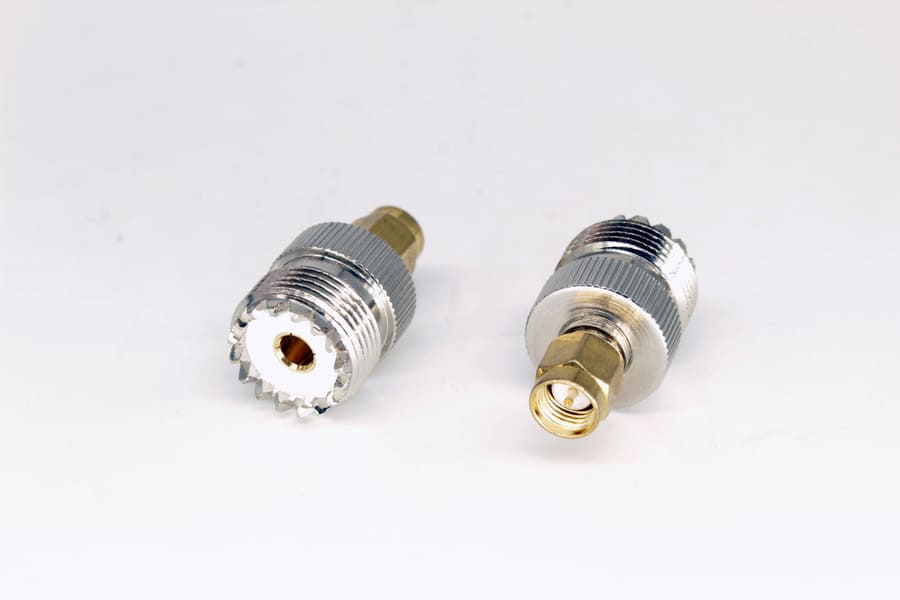

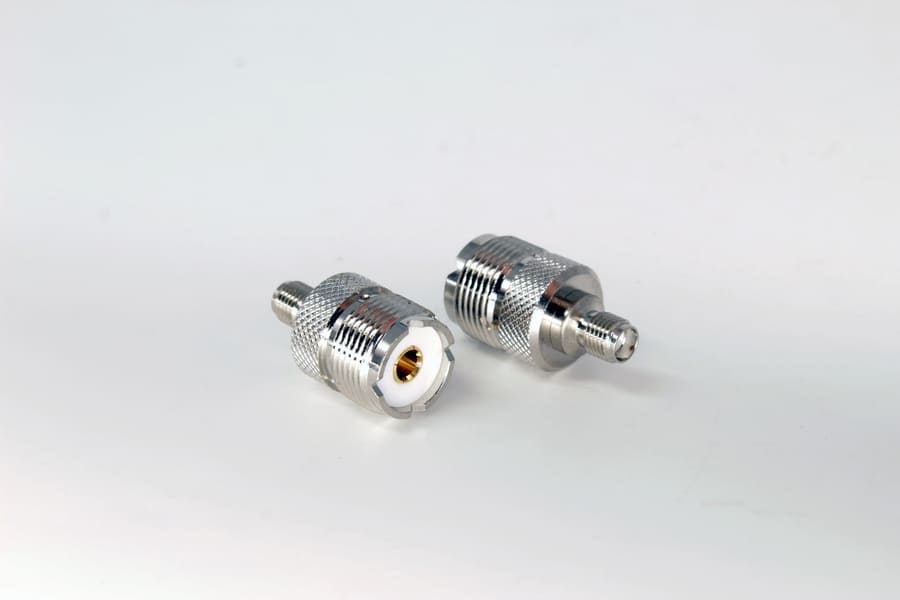

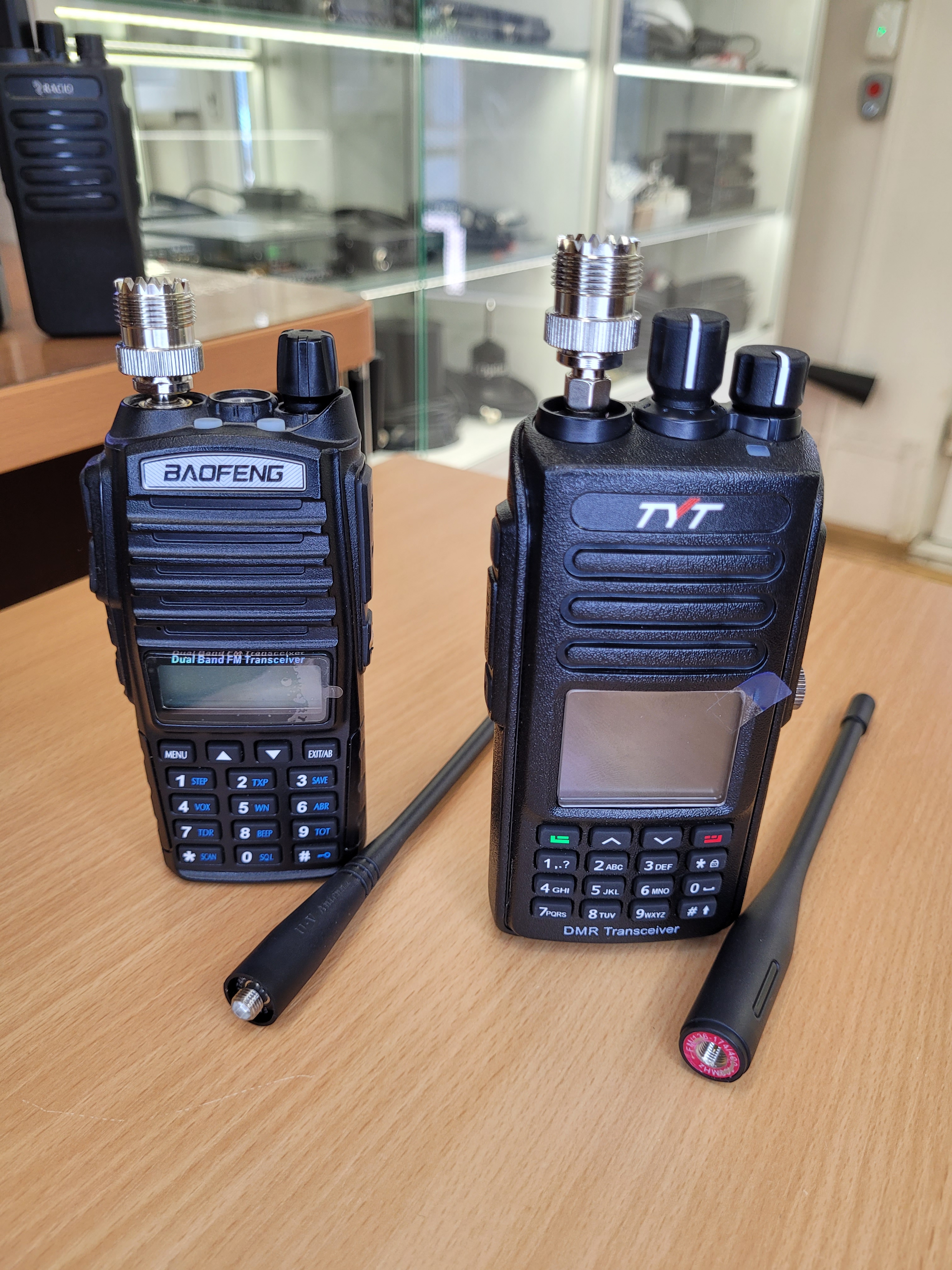

На многих автомобильных антеннах встречается разъем UHF (PL-259). В таком случае потребуется переходник SU-322 или SU-312.
Также популярен разъем BNC — тогда понадобится переходник BU-312.
Какая дальность связи с автомобильной антенной?
Дальность зависит от множества факторов: мощности рации, высоты установки антенны, рельефа и застройки.
Примерные цифры для профессиональной двухдиапазонной антенны длиной 95 см (Optim VHF/UHF-1) в диапазонах 136-174/400-470 Мгц:
| Условия | Дальность |
| Плотная городская застройка | 3-5 км |
| Открытая местность, трасса | 5-12 км |
| Прямая видимость | до 40 км |
Важно понимать: это ориентировочные цифры для автомобильных раций с хорошей выходной мощностью. При использовании портативной рации с выходной мощностью 5–10 Вт реальная дальность будет ниже, но все равно в разы выше, чем со штатной «дубинкой».Для компактных магнитных антенн (длиной 40–50 см) реальная дальность в городе составляет 2-4 км, на открытой местности — до 15 км.
Как выбрать антенну для портативной рации: пошаговая инструкция
1. Определите диапазон: в каких частотах вы работаете? Только UHF (400–470) или нужен еще VHF (136–174)? Если оба — берите двухдиапазонную антенну.

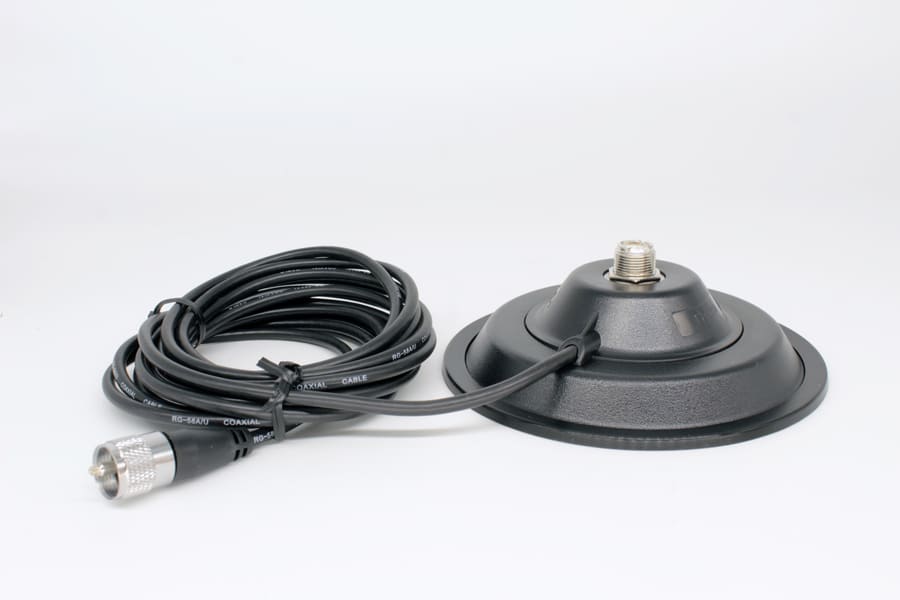

2. Выберите тип крепления: магнитное основание — самый универсальный вариант для временной установки.
3. Выберите тип антенны: 1/4 — проще и надежнее для города; 5/8 — дает большую дальность, но сложнее в настройке.
4. Проверьте разъем: убедитесь, что разъем на кабеле совместим с вашей рацией. При несовпадении — потребуется переходник.
Заключение
Автомобильная антенна для портативной рации — это самое эффективное вложение в качество связи. Она решает проблему экранирования кузовом, увеличивает дальность в разы и позволяет оставаться на связи в любых условиях.
Главное — правильно подобрать тип антенны (1/4 или 5/8) и не ошибиться с разъемом. А дальность, которую вы получите, будет зависеть от вашей рации и условий местности.
